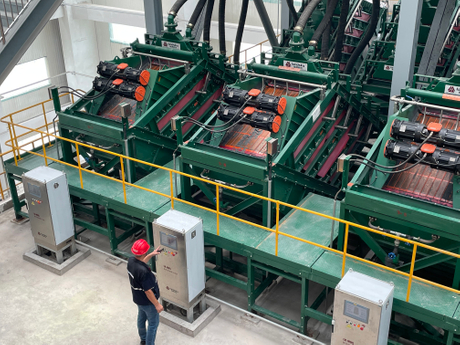

Le criblage de matériaux fins humides, collants ou presque dimensionnés crée de graves goulots d'étranglement opérationnels dans les usines de traitement. Les installations sont confrontées à des pertes croissantes dues à l’éblouissement rapide des écrans et aux temps d’arrêt imprévus. Les tamis vibrants conventionnels échouent lors de la manipulation d'aliments très humides ou riches en argile, car leurs treillis métalliques statiques se bouchent rapidement. Cela entraîne une perte de débit, une augmentation des heures de maintenance et une qualité de produit compromise. Les opérateurs sont obligés d'arrêter la production, de verrouiller les équipements et de dégager manuellement les ponts. Nous avons besoin d’une approche mécanique conçue spécifiquement pour ces matériaux difficiles. Le tamis à flux rabattable fournit une technologie de séparation spécialisée à haute accélération. Il est conçu pour éliminer complètement le rattachement et l’aveuglement. Ce guide détaille les critères d'évaluation mécaniques, industriels et techniques pour la mise en œuvre de cette solution de criblage avancée.

• Mécanisme : Les tamis à flux rabattable utilisent un principe de vibration à double masse pour étirer et détendre alternativement les tapis flexibles en polyuréthane, générant des forces d'accélération extrêmes (jusqu'à 50 G) qui expulsent les matériaux collants.
• Proposition de valeur principale : Ils réduisent considérablement les temps d'arrêt associés au nettoyage manuel des écrans et empêchent l'aveuglement du matériau dans les applications à forte humidité sans avoir besoin d'eau supplémentaire.
• Dynamique des coûts : tout en nécessitant une dépense d'investissement initiale (CapEx) plus élevée que les cribles conventionnels, ils génèrent généralement des dépenses opérationnelles (OpEx) inférieures dans les applications difficiles en raison d'une usure réduite, d'une consommation d'énergie inférieure par tonne et d'un débit continu plus élevé.
• Réalité de la mise en œuvre : une intégration réussie nécessite une ingénierie structurelle minutieuse pour gérer les charges dynamiques, des structures de support robustes et un réglage précis du système de résonance lors de la mise en service. Matériau

La mécanique de base : principe de fonctionnement de l"écran Flip Flow

Anatomie du système

Comprendre cette technologie nécessite d’examiner sa construction physique. Cinq composants structurels fondamentaux pilotent le système. Le premier est le cadre de l’écran principal. Cette lourde structure en acier au carbone ancre le mouvement principal et abrite les composants d"entraînement. Le deuxième est le cadre d’écran flottant, souvent appelé cadre sous-résonant. Cette structure plus légère se déplace indépendamment du châssis principal. Troisièmement, le tamis en polyuréthane flexible. Cela fait office de véritable surface de protection et de point de connexion physique entre les deux cadres. Le quatrième est le mécanisme d"excitation, qui comprend l"arbre excentrique, les roulements à rotule sur rouleaux et le moteur d"entraînement. Enfin, la structure de support robuste maintient l"ensemble de l"ensemble et isole les vibrations de l"infrastructure de l"usine environnante à l"aide de ressorts hélicoïdaux massifs ou de tampons en caoutchouc.

Système de résonance à double masse

L"interaction entre le cadre principal et le cadre flottant crée le mouvement central. Un seul entraînement génère une double vibration. L"entraînement excentrique actionne directement le châssis principal. Le châssis principal transfère ensuite l"énergie au châssis flottant via les supports en caoutchouc de cisaillement. Ces supports agissent comme des dispositifs de stockage d"énergie robustes. Le système fonctionne près de sa fréquence de résonance naturelle. Le fonctionnement proche de la résonance minimise l’apport d’énergie requis tout en maximisant la sortie cinétique. Le moteur n’a besoin que de maintenir l’élan plutôt que de forcer chaque mouvement contre la gravité.

1. Le moteur électrique fait tourner l'arbre excentrique à des vitesses généralement comprises entre 700 et 800 tr/min.
2. L'arbre excentrique force le cadre lourd principal dans un mouvement vibratoire circulaire ou linéaire.
3. Les supports en caoutchouc de cisaillement se compriment et se dilatent, absorbant l'énergie cinétique du châssis principal.
4. Les supports libèrent cette énergie dans le cadre flottant plus léger, le déphasant par rapport au cadre principal.
5. La résonance harmonique qui en résulte maintient le mouvement relatif continu entre les deux cadres avec une consommation électrique minimale.

Les tapis de mouvement et de polyuréthane « Flip-Flow »

L"action physique définit le nom de l"équipement. Étant donné que les deux cadres sont déphasés l"un par rapport à l"autre, la distance entre leurs traverses change constamment. Les tapis d"écran flexibles en polyuréthane sont boulonnés ou épinglés sur ces traverses alternées. Au fur et à mesure que les cadres s"écartent, le tapis s"étire. Au fur et à mesure que les cadres se rapprochent, le tapis se détend. Cela crée un mouvement élastique et oscillant.

Nous décrivons cela comme un effet trampoline. Le maillage s"étire puis se détend rapidement, généralement 700 à 800 fois par minute. Ce mouvement transfère les vibrations à haute fréquence directement au lit de matériau. Il ne repose pas uniquement sur les vibrations du lourd cadre en acier. Le transfert direct d"énergie rend le processus de séparation très efficace, en projetant physiquement le matériau vers le haut et vers l"avant le long du pont.

Forces d’accélération élevée et stratification des matériaux

Cet effet trampoline génère des forces physiques massives. Le pont d"écran atteint 30G à 50G d"accélération. Les écrans conventionnels dépassent rarement la 5G. Ces forces G extrêmes brisent physiquement la tension superficielle des particules humides et collantes. La violente poussée ascendante brise les mottes agglomérées d’argile et de fines.

Lorsqu'une particule de 5 mm de charbon humide ou d'argile heurte un treillis métallique statique, l'action capillaire la maintient en place. L'accélération de 50G du tamis à flux rabattable brise instantanément cette liaison capillaire. Il force les particules les plus fines vers le bas du lit de matériau tandis que les matériaux plus grossiers restent au sommet. Cette stratification rapide garantit une séparation efficace. L'accélération élevée empêche tout matériau de se déposer dans les ouvertures du treillis, gardant ainsi la zone ouverte dégagée pour un débit continu.

Tamis Flip Flow par rapport aux tamis vibrants conventionnels

Surmonter le rattachement et l"aveuglement

Les échecs de dépistage se répartissent généralement en deux catégories. Le rattachement se produit lorsque des particules de taille proche se coincent étroitement dans les ouvertures du maillage. L’aveuglement se produit lorsque des matériaux fins et humides recouvrent le treillis métallique, finissant par recouvrir entièrement les trous. Un écran conventionnel utilise un maillage statique. Il est très susceptible de s"éblouir lorsque l"humidité du matériau dépasse cinq pour cent. Les fils statiques offrent une surface stable pour l’accumulation des fines humides.

L"action dynamique et autonettoyante des tapis en polyuréthane évite cette accumulation. L"étirement constant déforme physiquement la forme de l"ouverture. Si une roche de taille proche se coince dans un trou carré, l"étirement ultérieur du tapis allonge ce trou, crachant la roche. Les forces G élevées éliminent simultanément toutes les fines collantes qui tentent de recouvrir la surface en polyuréthane.

Les opérateurs travaillant avec des minerais à haute teneur en argile ou dans des conditions météorologiques humides passent souvent des heures à chaque quart de travail à battre manuellement les tamis statiques avec des marteaux pour dégager les ponts aveugles. Le mouvement élastique élimine complètement cette exigence. Le plateau reste propre et ouvert quelle que soit la teneur en humidité des aliments, garantissant ainsi que le point de coupe reste précis tout au long du cycle de production.

Efficacité énergétique et mécanismes d’entraînement

La consommation électrique est une mesure principale pour les opérations des usines. Le système à double masse proche de la résonance nécessite des moteurs d’entraînement étonnamment petits. Les cribles conventionnels à entraînement direct de capacité similaire nécessitent des moteurs beaucoup plus gros. Un tamis conventionnel force un seul cadre en acier massif à vibrer contre la gravité, ce qui nécessite un couple massif pour démarrer et maintenir la course.

Le système à double masse utilise les supports en caoutchouc de cisaillement pour stocker et libérer de l"énergie. Une fois que la machine atteint sa vitesse de fonctionnement, la résonance harmonique prend le relais. Le moteur complète simplement l’énergie cinétique perdue à cause du frottement et du déplacement du matériau. Cela se traduit par une diminution significative du nombre de kilowattheures par tonne de matériau traité. Les moteurs plus petits nécessitent également une infrastructure électrique plus légère, des variateurs de fréquence plus petits et un câblage moins robuste.

Efficacité opérationnelle et réduction du travail de maintenance

Les équipes d’approvisionnement et d’ingénierie doivent évaluer l’impact opérationnel à long terme de leurs choix d’équipement. La complexité technique et les composants spécialisés de cette technologie nécessitent une approche de maintenance spécifique. Cependant, l’efficacité opérationnelle vient des heures de production récupérées. Vous éliminez le travail manuel quotidien précédemment consacré au nettoyage des écrans obstrués.

Le support en polyuréthane offre une durée de vie prolongée par rapport au tissu métallique tissé. La toile métallique s"use rapidement aux points d"intersection du tissage. Le polyuréthane absorbe l’énergie d’impact plutôt que d’y résister de manière rigide. Le débit continu et ininterrompu réduit considérablement les heures de travail de maintenance tout au long de la durée de vie de l"équipement. Le personnel de l"usine peut être réaffecté des tâches de nettoyage des écrans vers des tâches de maintenance préventive ailleurs dans l"installation.

Applications industrielles principales et critères de réussite

Traitement des minéraux et préparation du charbon

Le calibrage du charbon brut présente des défis majeurs en raison de l’humidité inhérente. Les minerais minéraux contiennent souvent une forte teneur en argile. Un écran flip flow excelle dans ces environnements. Il maintient des points de coupe stricts sans avoir besoin d’eau ajoutée. Le criblage à sec élimine le besoin de manipulations coûteuses des boues, d'épaississeurs et d'équipements de déshydratation en aval. Les usines de traitement peuvent séparer efficacement des fractions de 3 mm à 9 mm, même lorsque le tout-venant est saturé par de fortes pluies.

• Maintenir une coupe nette de 3 mm ou 6 mm sans éblouissement.
• Élimine le besoin de criblage humide et de séchage thermique ultérieur.
• Gestion d'une humidité d'alimentation variable allant de 5 % à 15 % sans ajuster les paramètres d'entraînement.
• Empêcher les agglomérations d'argile de se propager dans le flux de produits grossiers.

Recyclage des déchets et débris de C&D

Les déchets solides municipaux et le compost sont notoirement difficiles à trier. Le bois déchiqueté et les débris de construction contiennent des matières fibreuses. Ces fibres s"enroulent autour des plateaux statiques des cribles conventionnels et des tambours à trommel aveugles. Le mouvement dynamique des tapis en polyuréthane résiste à cet enchevêtrement. L"action violente de retournement fait rebondir efficacement le verre et les plastiques lourds sur le pont tandis que les matières organiques humides tombent à travers les ouvertures.

• Résiste à l'enchevêtrement des sacs en plastique, des textiles et des fibres de bois déchiquetées.
• Sépare efficacement les agrégats lourds du compost humide et collant.
• Maintenir des volumes de production élevés malgré des densités d'alimentation très variables.
• Réduit les interventions manuelles nécessaires pour éliminer les débris coincés sur le pont de criblage.

Granulats et sable manufacturé

Les carrières produisant du sable manufacturé sont soumises à des exigences strictes en matière de granulométrie. La séparation fine des granulats implique généralement des coupes de 2 mm à 10 mm. Le lavage du sable n’est pas toujours viable sur le plan environnemental ou économique en raison de la rareté de l’eau ou des restrictions en matière de permis. Le criblage à sec du sable manufacturé humide nécessite une accélération élevée pour éliminer les microfines indésirables. La technologie offre une gradation constante dans ces conditions humides.

• Maintenir la teneur en micro-fines de -75 microns en dessous des limites spécifiées.
• Empêcher l’éblouissement du pont en cas de rosée matinale ou de pluie légère.
• Manipulation de la nature hautement abrasive du granit ou du basalte concassé à l’aide d’épais tapis en polyuréthane.
• S'intègre parfaitement aux circuits de concassage existants des impacteurs à arbre vertical (VSI).

Dimensions de l"évaluation technique pour la passation des marchés

Contraintes de dimensionnement, de capacité et d’encombrement

Faire correspondre la surface du pont de criblage au débit souhaité est la première étape de l’évaluation technique. Vous devez calculer les tonnes par heure en fonction de la densité apparente du matériau et de la teneur en humidité. Les matériaux humides et collants ont une capacité de filtrage efficace par mètre carré inférieure à celle des matériaux secs. La profondeur du lit doit rester relativement faible. Si le lit de matériau est trop épais, la masse du matériau amortit l"accélération de 50G et les couches supérieures ne se stratifieront pas correctement.

Les exigences spatiales exigent une attention particulière. Le châssis flottant dynamique nécessite une hauteur sous plafond et un dégagement latéral spécifiques. Les configurations des goulottes doivent s"adapter à la trajectoire agressive des matériaux déchargés. La trémie d"alimentation doit répartir le matériau uniformément sur toute la largeur du pont. Une alimentation inégale provoque une usure localisée des tapis en polyuréthane et déséquilibre le système de résonance.

Spécifications du tapis en polyuréthane

Le média écran est le cœur du système. Vous devez évaluer plusieurs critères lors de la sélection des tapis. L’épaisseur du tapis détermine la durée de vie mais affecte directement la flexibilité. Un tapis plus épais dure plus longtemps mais nécessite plus d"énergie pour s"étirer et peut réduire la force G transférée au matériau. Le duromètre mesure la dureté du polyuréthane. Un duromètre plus faible offre plus de flexibilité et un meilleur autonettoyage, mais s"use plus rapidement sous des charges abrasives.

Les formes d"ouverture varient en fonction du matériau. Les ouvertures carrées maximisent l"espace ouvert. Les ouvertures fendues empêchent l"ancrage des particules allongées. Les ouvertures rondes offrent le dimensionnement le plus précis pour les matériaux sphériques. Les mécanismes de fixation déterminent la rapidité avec laquelle les équipes de maintenance peuvent remplacer les sections usées lors d"une panne.

Systèmes d"entraînement et réglage de la course

Les conditions d’alimentation restent rarement constantes dans une usine de transformation réelle. L"évaluation de la possibilité de réglage du système d"entraînement est essentielle pour un succès à long terme. Vous devez pouvoir régler la longueur et la fréquence du trait. Ceci est accompli en ajustant l"arbre excentrique ou en ajoutant et en supprimant des poids déséquilibrés des volants d"inertie. Une alimentation plus lourde et plus humide nécessite une course plus longue et une amplitude plus élevée pour briser la tension superficielle.

Une alimentation plus sèche et plus fine bénéficie d"une course plus courte et plus rapide pour maximiser le nombre de présentations aux ouvertures de l"écran. Assurez-vous que l’équipement permet ces ajustements mécaniques sans nécessiter un démontage complet de l’ensemble d’entraînement. De nombreux systèmes modernes intègrent des entraînements à fréquence variable (VFD) pour permettre aux opérateurs d"ajuster le régime à la volée, ajustant ainsi la résonance pour l"adapter aux conditions d"alimentation immédiates.

Risques de mise en œuvre et stratégies d’atténuation

Gestion des charges dynamiques sur l"infrastructure de l"usine

Les vibrations intenses créent des risques de mise en œuvre importants. Le mouvement à double masse génère des forces dynamiques massives qui peuvent provoquer une fatigue structurelle importante dans la charpente métallique des usines existantes. Vous ne pouvez pas simplement déposer cet équipement sur une ancienne structure de support conçue pour un écran statique. Les fréquences harmoniques peuvent s’aligner sur la fréquence naturelle du bâtiment, provoquant une défaillance structurelle catastrophique.

Vous devez effectuer une analyse structurelle dynamique à l"aide de l"analyse par éléments finis (FEA) avant l"installation. Utilisez des ressorts d"isolation robustes en caoutchouc ou en acier pour absorber l"excès d"énergie cinétique. Vous devrez probablement concevoir des renforts de sous-châssis. Le renforcement de la structure de support avec des contreventements empêche la résonance harmonique de déchirer le bâtiment et garantit que l"énergie cinétique reste dirigée vers le lit de matériaux.

Protocoles de maintenance des mécanismes d"excitation

Une défaillance mécanique prématurée constitue un risque grave. Les roulements et les supports en caoutchouc de cisaillement sont soumis à des abus massifs lors d"un fonctionnement continu. Une mauvaise tension ou un manque de lubrification accélère rapidement cette usure. Vous devez établir des routines de maintenance prédictive de base strictes pour protéger l’équipement.

1. Effectuer une analyse hebdomadaire des vibrations sur les roulements à rotule sur rouleaux principaux pour détecter les premiers signes d'effritement ou d'usure de la cage.
2. Inspectez la tension du tapis en polyuréthane à chaque quart de travail ; un tapis lâche ne se retournera pas correctement et s'usera rapidement en raison du glissement du matériau plutôt que du rebond.
3. Vérifiez mensuellement les supports en caoutchouc de cisaillement pour détecter tout signe de dégradation thermique, de fissuration ou de délaminage.
4. Remplacez les supports en caoutchouc de cisaillement par ensembles complets pour maintenir un transfert d'énergie équilibré sur toute la largeur du cadre.
5. Surveillez la température de fonctionnement du boîtier de l'arbre excentrique pour vous assurer que le système de lubrification automatique fonctionne correctement.

Défis de réglage et de mise en service

Le fonctionnement déphasé est un problème de démarrage courant. Si le système fonctionne hors résonance, vous perdez entièrement le mouvement de retournement élastique. Cela conduit à une mauvaise efficacité de criblage, à un aveuglement important et à des contraintes mécaniques élevées sur les traverses. Les moteurs consommeront un courant excessif lorsqu’ils combattront la fréquence naturelle de la machine.

Vous devez vous fier à une mise en service guidée par le constructeur OEM. Les techniciens équilibreront les masses avec précision à l’aide d’un équipement de diagnostic spécialisé. Ils définiront la fréquence de fonctionnement correcte à l"aide des VFD et vérifieront l"angle de course à l"aide de lumières stroboscopiques. Un réglage approprié garantit que les cadres principal et flottant oscillent à l"angle de phase exact requis, maximisant l"accélération de 50G tout en minimisant la charge électrique.

Conclusion

1. Effectuez un test physique de flux de matière avec un fabricant d'équipement en utilisant un échantillon représentatif de votre matière première la plus humide et la plus collante.
2. Demandez un document d'empreinte de charge dynamique auprès du fournisseur pour lancer un examen technique complet de la structure métallique de votre usine existante.
3. Vérifiez votre consommation actuelle de supports d’écran et vos heures de travail de nettoyage manuel pour projeter les économies opérationnelles futures.
4. Planifiez une évaluation sur site pour déterminer les contraintes spatiales exactes, les trajectoires des goulottes et les exigences de distribution des boîtes d'alimentation pour la nouvelle installation.

FAQ

Q : Quels matériaux sont les mieux adaptés pour un écran flip flow ?

R : Ils sont idéaux pour les matériaux fins humides, collants, liés à l"argile, fibreux et de taille proche. La technologie excelle dans la gestion d’aliments difficiles généralement compris entre 2 mm et 20 mm. Les applications courantes comprennent le charbon brut, les déchets solides municipaux, le compost, les fines de minerai de fer et le sable manufacturé humide.

Q : Combien de temps durent les tapis de tamis à flux rabattable en polyuréthane ?

R : La durée de vie est très variable en fonction de l"abrasivité du matériau et de la vitesse d"alimentation. Elle varie généralement de 3 à 12 mois. Leur flexibilité inhérente réduit l"usure par impact direct par rapport aux toiles métalliques rigides, leur permettant d"absorber l"énergie cinétique plutôt que d"y résister de manière rigide.

Q : Quelle est la différence entre un écran flip flow et un écran haute fréquence ?

R : Les cribles à haute fréquence font vibrer rapidement un treillis métallique rigide à l"aide d"accessoires à moteur direct. Les écrans Flip Flow utilisent un système à double masse pour étirer et détendre physiquement un tapis en polyuréthane flexible. Cela crée des forces G localisées beaucoup plus élevées et un mouvement élastique et autonettoyant que les maillages rigides ne peuvent pas réaliser.

Q : Un tamis à flux rabattable peut-il gérer des matériaux secs et fluides ?

R : Oui, il peut traiter facilement les matériaux secs. Cependant, il est généralement trop conçu pour les aliments secs et fluides. Un tamis vibrant incliné ou horizontal standard est généralement suffisant pour ces applications simples et nécessite moins de renforcement structurel à installer.

Q : Comment le principe de vibration à double masse permet-il d"économiser de l"énergie ?

R : En fonctionnant à proximité de la fréquence de résonance naturelle du système, un seul entraînement génère une double vibration. Le moteur n"a besoin que de maintenir l"énergie cinétique stockée dans les supports en caoutchouc de cisaillement. Cela nécessite beaucoup moins de puissance continue que de forcer une seule masse lourde à vibrer contre la gravité.

Q : Qu"est-ce qui fait qu"un tamis à flux rabattable perd sa capacité d"auto-nettoyage ?

R : La perte de tension du tapis est la principale cause. Les supports en polyuréthane usés ou durcis réduisent également la flexibilité. Un fonctionnement hors résonance dû à des problèmes d"entraînement, à des supports de cisaillement défaillants ou à l"alimentation de matériaux dépassant largement la taille maximale maximale conçue arrêtera également l"effet trampoline.
