Le traitement de matériaux en vrac de grand tonnage, chargés d’humidité et granuleux crée de graves goulots d’étranglement dans le traitement des minéraux. Les écrans inclinés ou horizontaux traditionnels échouent dans ces conditions exigeantes. Ils subissent un aveuglement rapide, un rattachement important et un débit considérablement réduit. Un tamisage humide inefficace entraîne une profondeur de lit excessive à l"extrémité d"alimentation. Cette épaisse couche de matériau empêche une stratification adéquate. Les inefficacités du traitement en aval se multiplient ensuite dans les opérations minières, de granulats et industrielles. Les exploitants d’usines sont confrontés à des obstacles importants lorsque les équipements standard ne peuvent pas séparer les solides et les liquides assez rapidement.

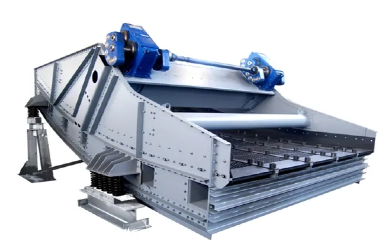

Pour résoudre ces défis spécifiques, les ingénieurs mettent en œuvre le robuste tamis banane humide . Cet équipement multi-pentes modifie fondamentalement la dynamique des flux de matières. Sa géométrie à pente variable accélère les vitesses de déplacement du matériau jusqu'au point d'alimentation. L’accélération initiale rapide optimise immédiatement la profondeur du lit. Cela garantit que les particules fines atteignent plus rapidement la surface de criblage. Les usines industrielles s’appuient sur cette technologie spécialisée pour maximiser les opérations en continu et éliminer les goulots d’étranglement tenaces de la production.
Efficacité multi-pentes : L"angle d"alimentation abrupt d"un tamis à bananes humide accélère rapidement les matériaux humides et collants, amincissant instantanément la profondeur du lit et permettant aux fines particules et à l"eau de se stratifier rapidement.
Polyvalence des applications : Très efficace pour les applications de lavage des agrégats, de classification des minéraux, de déshydratation et de traitement des déchets où les rapports eau/solides élevés submergent l"équipement de criblage standard.
La configuration du pont est importante : le choix entre des cribles à bananes à un ou deux étages dépend fortement des tailles de coupe requises, de la distribution de l"alimentation et des caractéristiques spécifiques du flux de matériaux.
Considérations structurelles et dynamiques : Les forces G élevées et les charges dynamiques générées par les excitateurs robustes nécessitent une ingénierie structurelle robuste et une sélection minutieuse des supports de tamis pour atténuer l"usure rapide dans les environnements humides.
Table des matières
Réaliser une stratification rapide des solides et des liquides constitue l’objectif principal du criblage humide. Les opérateurs doivent séparer ces phases sans sacrifier le temps de rétention pour les particules de taille proche. Les écrans standards ont du mal car les matériaux humides s"agglutinent, formant un tapis épais et impénétrable. La conception multipente résout ce problème grâce à la physique appliquée. Il manipule la gravité et les vibrations linéaires pour forcer une séparation immédiate des matériaux. Comprendre ces dynamiques physiques aide les opérateurs à optimiser leurs circuits de contrôle et à maximiser le débit.
La mécanique de la forte pente initiale détermine l’ensemble du processus de criblage. Cette première section se trouve généralement à un angle vers le bas de 30° à 34°. La gravité se combine avec des vibrations à haute énergie pour faire avancer rapidement le matériau. Les vitesses de déplacement élevées des matériaux empêchent l’accumulation de matériaux humides et collants. Les marchandises en vrac granuleuses s"étalent instantanément dès qu"elles touchent le pont. Cette action d"épandage immédiate amincit le lit de matériau, passant d"une masse épaisse et lente à une couche peu profonde et se déplaçant rapidement.
Une faible profondeur de lit est directement corrélée à une efficacité de criblage plus élevée. La vitesse d"alimentation détermine la rapidité avec laquelle les fines se présentent au support de tamisage. Lorsque le lit reste épais, les fines restent piégées dans les couches supérieures et sont transportées vers la lèvre de décharge en tant que matériaux égarés. L"angle d"alimentation raide brise la tension superficielle du matériau. L"eau et les particules trop petites s"écoulent immédiatement dans la zone ouverte. Cela ne laisse que les matériaux plus gros et surdimensionnés circuler sur le pont.
Pour visualiser l"impact des angles de pente sur le comportement des matériaux, considérez les phases opérationnelles suivantes sur l"ensemble du tablier :
Section du pont | Angle typique | Vitesse du matériau | Fonction de dépistage primaire |
|---|---|---|---|
Fin d"alimentation (Section 1) | 30° - 34° | Très élevé (3,0 - 4,0 m/s) | Amincissement rapide du lit, élimination massive de l’eau et extraction immédiate des fines. |
Pont intermédiaire (Section 2) | 15° - 20° | Moyen (1,5 - 2,5 m/s) | Stratification des fines restantes, lavage secondaire et séparation proche de la taille. |
Fin de décharge (Section 3) | 0° - 10° | Faible (0,5 - 1,0 m/s) | Temps de rétention maximal pour les particules difficiles de taille proche et déshydratation finale. |
Le comportement du matériau change radicalement à mesure qu’il dépasse la section raide initiale. Le pont de criblage passe progressivement à une extrémité de décharge moins profonde. Cette section finale s"aplatit souvent selon un angle de 0° à 10°. La diminution des angles de pente ralentit naturellement la vitesse de déplacement du matériau. Un mouvement plus lent augmente le temps de rétention global sur le pont, nécessaire aux étapes finales de classification.
Le temps de rétention accru permet une séparation précise des particules de taille proche. Ces particules ont besoin de plus de temps pour trouver une ouverture et la traverser. Si le matériau se déplace trop rapidement sur l’ensemble du pont, des particules de taille proche rebondissent sur les trous. L"extrémité de décharge aplatie facilite également l"élimination finale de l"humidité. L"eau s"écoule efficacement lorsque le matériau s"étale finement et se déplace lentement. Cette géométrie à double action offre une capacité élevée du côté alimentation et une grande précision du côté déchargement.
Des cas d"utilisation industrielle spécifiques nécessitent des solutions de criblage spécialisées. Les cribles multi-pentes robustes surpassent les cribles vibrants standard dans de nombreuses opérations en service continu. Ils gèrent sans effort des tonnages élevés et des matériaux aux caractéristiques difficiles. Les ingénieurs adaptent cet équipement aux applications nécessitant une stratification agressive et des volumes d"eau élevés, garantissant ainsi que les objectifs de l"usine sont atteints sans blocage constant de l"équipement.
Les carrières utilisent largement ces cribles pour le lavage des agrégats. Ils excellent dans l’élimination de l’argile, du limon et des boues de la pierre concassée et du sable. Le mouvement des matériaux à grande vitesse brise les agglomérations d’argile tenaces. L"eau évacue les fines libérées à travers le pont. Cela produit un produit final propre et de haute qualité qui répond à des spécifications de construction strictes.
L"intégration avec les barres de pulvérisation aériennes améliore considérablement la propreté des particules. Les barres de pulvérisation appliquent de l"eau à haute pression directement sur le lit de matériau en mouvement. La pente variable garantit que l"eau pénètre dans toute la couche de matériau. Les opérateurs positionnent les buses de pulvérisation de manière stratégique sur les différents angles du pont. Cela maximise l’efficacité du lavage tout en empêchant l’inondation du support du tamis. Une configuration correcte de la barre de pulvérisation implique des modèles de pulvérisation qui se chevauchent et le maintien d’une pression de l’eau entre 30 et 40 PSI.

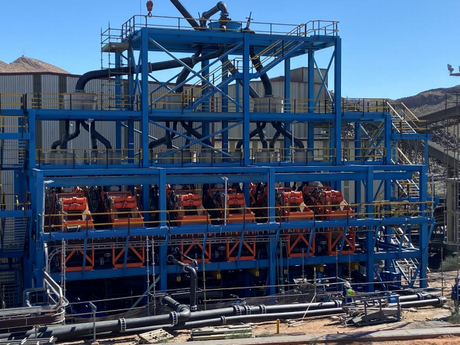

Les usines de préparation de charbon de grande capacité s"appuient largement sur la technologie multi-pentes. Ces installations les utilisent pour des applications critiques de déschlamage, de vidange et de rinçage. Les cribles traitent en permanence d’énormes volumes de boues de charbon. Ils séparent le précieux charbon fin des eaux usées et de l"argile. La conception robuste résiste aux exigences strictes et continues du traitement moderne du charbon, où les équipements fonctionnent 24h/24 et 7j/7.
Les exploitations minières de roches dures déploient également cet équipement pour le dimensionnement humide. Les usines traitant le minerai de fer, le cuivre et l’or nécessitent une classification précise avant le broyage. Les tamis robustes gèrent la nature hautement abrasive de ces minerais. Ils garantissent que seuls les matériaux correctement dimensionnés entrent dans les circuits de séparation en aval. Cela évite la surcharge du broyeur et optimise les taux globaux de récupération des minéraux. Dans les circuits de décharge des broyeurs SAG, ces cribles gèrent simultanément des charges d"impact massives et des volumes de boue élevés.
La manipulation de poudres industrielles cohésives, argileuses ou ultrafines présente des défis uniques. La combinaison d"une accélération élevée et d"un tamisage humide évite un éblouissement important. Les matériaux collants ne peuvent pas adhérer au support de l"écran sous des forces G élevées. Le mouvement rapide vers l’avant parcourt constamment la surface du pont. Cette action autonettoyante maintient la zone ouverte et garantit un débit constant, même lors du traitement des minerais les plus difficiles.
Les opérations industrielles sont fréquemment confrontées à des fluctuations de la teneur en humidité de leurs aliments. Un écran multi-pentes bien conçu s’adapte facilement à ces changements. Il passe de manière transparente entre les états de matériau humide, collant et relativement sec. La course agressive et la géométrie variable maintiennent le matériau fluide quelles que soient les variations d"humidité. Cette adaptabilité évite les arrêts soudains de l"usine dus à des goulottes bouchées ou à des écrans masqués.
L"industrie du recyclage adopte de plus en plus la technologie de criblage multi-pentes. Les circuits de lavage des déchets de construction et de démolition les utilisent pour séparer les gravats lourds des saletés et du bois. Les installations de traitement des scories utilisent leur grande capacité pour classer les sous-produits abrasifs des aciéries. Les usines de recyclage du verre comptent sur eux pour dimensionner avec précision le calcin broyé tout en éliminant les étiquettes et les résidus organiques.
Les applications du secteur chimique exigent des points de coupe précis pour les poudres chimiques humides. Les produits granuleux en vrac dans les usines chimiques nécessitent souvent un lavage et une déshydratation simultanés. Les écrans offrent la résistance chimique nécessaire lorsqu’ils sont équipés de supports spécialisés. Ils offrent un dimensionnement constant des produits tout en manipulant en toute sécurité des boues agressives et corrosives.
Les ingénieurs et les équipes d’approvisionnement ont besoin d’un cadre structuré pour évaluer les fonctionnalités spécifiques des machines. L"évaluation de l"équipement par rapport aux résultats opérationnels souhaités garantit des performances optimales de l"usine. Les spécifications techniques ont un impact direct sur le débit, les intervalles de maintenance et la fiabilité globale. Une analyse minutieuse de ces composants évite des inadéquations opérationnelles coûteuses et des arrêts fréquents pour maintenance.
Les modèles à un étage répondent à des besoins opérationnels spécifiques et simples. Ils restent idéaux pour les processus de déschlamage simples ou les applications d’encollage en une seule coupe. Un seul pont offre une zone ouverte maximale et simplifie les routines de maintenance. Les opérateurs peuvent inspecter et remplacer rapidement les supports de tamis sans avoir à naviguer dans des espaces restreints. Le poids structurel est inférieur, ce qui réduit la charge dynamique transmise au bâtiment porteur.
Les cribles banane à deux étages gèrent plusieurs classifications de produits dans une seule empreinte. Ils séparent simultanément les matériaux en trois flux de produits distincts. Cependant, l’entretien du pont inférieur introduit des complexités opérationnelles. Changer le support d"écran sur le pont inférieur nécessite plus de temps d"arrêt et d"efforts. Les ingénieurs doivent garantir un espacement adéquat entre les ponts (généralement entre 600 mm et 800 mm) pour faciliter un accès de maintenance sûr et efficace pour les installateurs.
Les systèmes d"entraînement dictent l"énergie cinétique transférée au lit de matériau. Les réducteurs à double balourd offrent une fiabilité exceptionnelle pour les opérations en service continu. Ces excitateurs robustes génèrent une force linéaire massive. Les excitateurs à mouvement linéaire projettent le matériau vers le haut et vers l’avant simultanément. Ce profil de mouvement spécifique empêche le rattachement et maximise les taux de stratification. Les excitateurs lubrifiés par bain d"huile offrent une durée de vie prolongée des roulements, dépassant souvent 50 000 heures de fonctionnement continu.
La longueur de course, la fréquence de fonctionnement et la force G déterminent l"efficacité de l"écran. Les applications lourdes et humides nécessitent des forces G élevées, généralement comprises entre 4,5G et 5,2G, pour vaincre l"adhérence du matériau. Une longueur de course plus longue, allant de 9 mm à 12 mm, permet d"éjecter les particules de taille proche piégées dans les ouvertures. Les opérateurs doivent régler la fréquence de fonctionnement en fonction de la masse spécifique et de la teneur en humidité de l"aliment. Une sélection appropriée de l"excitatrice garantit que l"écran maintient une dynamique optimale à pleine charge.
La sélection des supports d’écran a un impact considérable sur l’efficacité de la classification et la durée de vie. Un mauvais choix de support entraîne une usure rapide, un aveuglement constant et une mauvaise qualité du produit. Les opérateurs doivent adapter le matériau du panneau aux exigences spécifiques d’abrasion et de zone ouverte de l’application.
Type de média | Meilleure application | Avantages clés | Limites |
|---|---|---|---|
Panneaux de polyuréthane | Encollage humide, déschlamage, lavage | Haute résistance à l"usure, flexible pour éviter l"aveuglement, résistant à la corrosion. | Zone ouverte inférieure par rapport au treillis métallique. |
Panneaux en caoutchouc | Sections d"alimentation primaire, impact important | Absorption supérieure des chocs, gère les grandes tailles, réduit le bruit. | Le profil épais réduit la capacité de drainage de l"eau. |
Fil compensé (inoxydable) | Déshydratation, égouttage et rinçage | Zone ouverte maximale, tailles de fentes précises, coupe l"eau efficacement. | Sensible aux dommages dus à des impacts violents et tranchants. |
La spécification d"un écran multi-pentes implique de peser divers compromis opérationnels. Les ingénieurs doivent évaluer la manière dont cet équipement s"intègre dans les installations existantes ou prévues. Comprendre les exigences physiques et opérationnelles garantit un déploiement réussi. Une bonne intégration maximise les avantages inhérents de la conception à pente variable tout en atténuant les défis structurels.
La technologie multi-pentes permet d’augmenter considérablement la capacité en tonnes par heure. L’amincissement rapide du lit de matériau permet à un plus grand volume total de passer sur le pont. Cette conception traite jusqu"à 40 % de matériau en plus qu"un tamis horizontal de exactement la même largeur. Les usines atteignent des objectifs de production plus élevés sans élargir leurs lignes de traitement ni ajouter de circuits de criblage parallèles.
Cette efficacité se traduit par une empreinte réduite par tonne traitée. L"équipement consolide les étapes de criblage, remplaçant souvent deux cribles standards par une unité multi-pentes. La consommation d"énergie par tonne traitée diminue également. Le débit haute capacité optimise la puissance consommée par les excitatrices robustes. Ces gains opérationnels rationalisent l’ensemble du circuit de traitement des minéraux et réduisent le nombre de points de transfert.
Les exigences physiques en matière de taille et de hauteur des écrans multi-pentes exigent une planification minutieuse de l’aménagement de l’usine. L"angle d"alimentation abrupt nécessite un point d"alimentation plus élevé que celui des écrans plats. Les travaux de chute doivent s"adapter à cet angle d"entrée élevé. Le profil de hauteur globale de la machine a un impact sur la hauteur libre, ce qui nécessite des bâtiments plus hauts et des voies d"accès spécifiques aux grues pour la maintenance.
La modernisation d"un écran banane dans une installation existante présente des défis d"ingénierie spécifiques. La charpente métallique existante peut nécessiter des modifications importantes pour s"adapter au profil plus haut. Les installations Greenfield offrent plus de flexibilité pour concevoir la structure de support en fonction des dimensions de l"écran. Les ingénieurs doivent tenir compte des trajectoires spécifiques des goulottes de déchargement requises par les différents angles du pont, garantissant ainsi un écoulement fluide des matériaux sur les convoyeurs en aval.
L"adoption d"une technologie de criblage robuste introduit des réalités pratiques et des points de défaillance potentiels. La reconnaissance de ces risques de mise en œuvre permet aux équipes d"exécuter des tactiques d"atténuation proactives. Une bonne planification évite les temps d"arrêt imprévus et garantit que l"équipement répond aux attentes en matière de performances dès le premier jour.
Le fait de submerger le tamis avec un excès d’eau crée de graves risques opérationnels. Trop d"eau provoque une inondation des médias, où le lisier se précipite sur le pont sans se stratifier. Un manque d’eau entraîne une mauvaise stratification et une accumulation de matières collantes. Les deux scénarios ruinent l’efficacité de la classification et contaminent le produit final. Les opérateurs visent une densité de boue spécifique, ciblant souvent 30 à 40 % de solides en poids.
Les opérateurs doivent établir des contrôles stricts de présentation des aliments pour atténuer ce risque. Des trémies d"alimentation correctement conçues répartissent le lisier uniformément sur toute la largeur du crible. Cela évite la canalisation et les inondations localisées. Les techniciens doivent calibrer avec précision la pression et le volume de l’eau de la barre de pulvérisation. La surveillance continue du rapport eau/solides entrant garantit que le pont fonctionne dans les limites de sa capacité de fluide optimale.
Les boues abrasives et les vitesses élevées des matériaux accélèrent l’usure des composants critiques. Les traverses, les plaques latérales et les supports d"écran sont confrontés à une dégradation constante. Les opérations en service continu humide présentent également de graves risques de corrosion. L"acier non protégé se détériore rapidement lorsqu"il est exposé aux eaux de procédés industriels et aux fines abrasives.
L"atténuation nécessite de spécifier des matériaux hautement résilients pendant la phase de conception. Pour protéger l"équipement, les équipes de maintenance et d"ingénierie exécutent les étapes suivantes :
Installez des boîtes d"alimentation doublées de caoutchouc ou de céramique pour absorber l"impact initial et l"abrasion.
Appliquez des revêtements époxy ou polyuréthane de qualité industrielle sur tous les aciers de construction exposés.
Installez des manchons de protection en polyuréthane sur les tuyaux transversaux internes et les poutres structurelles.
Mettez en œuvre des programmes de maintenance prédictive pour remplacer les panneaux de tamis usés avant qu’ils ne tombent en panne.
Effectuer des inspections visuelles hebdomadaires des revêtements des plaques latérales pour garantir que la boue ne contourne pas le support.
Les cribles bananes humides robustes génèrent des forces dynamiques massives pendant le fonctionnement. Ces forces peuvent provoquer une fatigue structurelle dans la charpente métallique de l"usine. La résonance sympathique se produit lorsque la fréquence de fonctionnement de l"écran correspond à la fréquence naturelle du bâtiment. Cela entraîne de violentes secousses, des dommages structurels et des pannes d"équipement catastrophiques.
Rendre obligatoire l’analyse par éléments finis pendant la phase de conception atténue les risques de résonance. Les ingénieurs utilisent cette analyse pour concevoir des structures de support rigides et robustes qui absorbent les charges dynamiques en toute sécurité. L"utilisation de supports d"isolation robustes, tels que des tampons en caoutchouc ou des ressorts hélicoïdaux, empêche la transmission des vibrations. Les techniciens doivent effectuer des tests structurels dynamiques complets lors de l"installation pour vérifier que la structure reste stable sous des charges opérationnelles complètes.
Vérifiez vos conditions d"alimentation actuelles pour déterminer la teneur exacte en humidité, la taille supérieure et les besoins en tonnes par heure avant de sélectionner un profil de tamis.
Effectuez des tests à l’échelle pilote avec des échantillons de boue représentatifs pour vérifier les tailles de coupe requises et le rapport eau/solides optimal.
Spécifiez les tailles d"excitatrices et les mécanismes d"entraînement en fonction de la force G requise pour éviter l"aveuglement dans votre matériau spécifique.
Concevez des boîtes d"alimentation et des goulottes de décharge personnalisées qui s"adaptent à l"angle d"entrée abrupt et aux différentes trajectoires de décharge du pont multi-pentes.
Mettez en œuvre un programme de maintenance prédictive strict axé sur l"usure des panneaux en polyuréthane et la déflexion des ressorts d"isolation pour garantir une fiabilité de service continue.
un leader mondial de la technologie de criblage à haute efficacité et des équipements de traitement des minéraux robustes, Shanghai Kminda Tech. Co., Ltd. combine des décennies d'expertise en ingénierie avancée avec une fabrication de pointe pour fournir des solutions de criblage de bananes robustes et de grande capacité, conçues pour une disponibilité opérationnelle maximale et une précision de séparation exceptionnelle dans les environnements les plus exigeants au monde.
R : Il s’agit d’un crible vibrant de grande capacité doté d’un pont multi-pentes. Contrairement aux écrans inclinés standards avec un seul angle plat, il commence par une pente raide qui s"aplatit progressivement. Cette géométrie variable accélère instantanément le matériau, réduisant ainsi la profondeur du lit pour une stratification humide rapide.
R : La section d"alimentation raide génère des vitesses de déplacement élevées du matériau. Combiné avec un mouvement linéaire à G élevé, ce mouvement vers l"avant rapide brise la tension superficielle et empêche les matériaux collants et humides d"adhérer aux ouvertures de l"écran. L’action de récurage constante maintient les médias ouverts.
R : Les configurations à deux étages sont utilisées lorsque les opérations nécessitent plusieurs classifications de produits dans une seule empreinte. Ils sont largement utilisés dans la préparation du charbon, le lavage des agrégats et l’extraction de roches dures pour séparer simultanément la charge en trois fractions de taille distincte.
R : Oui. La course linéaire agressive et la conception à pente variable le rendent hautement adaptable. Il permet une transition transparente entre les boues humides, les phases de transition collantes et les matériaux en vrac complètement secs, sans colmatage ni nécessiter de réglages mécaniques.
R : Le rapport dépend de la densité spécifique du matériau, de sa taille supérieure et de sa teneur en argile. Les ingénieurs déterminent le rapport optimal grâce à des tests à l’échelle pilote et à une analyse du flux de matériaux. Une conception appropriée de la boîte d"alimentation et des barres de pulvérisation réglables aident les opérateurs à affiner le volume d"eau sur site.
R : Les panneaux de polyuréthane sont généralement le meilleur choix. Ils offrent une résistance exceptionnelle à l’usure contre les boues abrasives, résistent à la corrosion causée par l’eau de traitement et offrent une flexibilité qui aide à empêcher le chevillage. Le fil de coin est préféré spécifiquement pour les sections de déshydratation lourdes.
