Les temps d’arrêt imprévus dans les circuits de traitement des minéraux provoquent d’énormes goulots d’étranglement. Lorsque l"équipement de criblage tombe en panne, les concasseurs s"étouffent avec des roches sous-dimensionnées, les broyeurs consomment un excès d"énergie et le rendement du produit chute. Les opérations nécessitent une séparation fiable. Vous êtes confronté à un conflit direct : atteindre un débit élevé tout en gérant une abrasion extrême, de lourdes charges d"impact et un fonctionnement continu 24h/24 et 7j/7 dans des environnements miniers difficiles.
Les équipements de granulats standard se brisent sous les minerais tout-venant. Vous avez besoin d'un cadre systématique pour évaluer, dimensionner et sélectionner un crible robuste qui maximise le rendement et correspond aux caractéristiques spécifiques du minerai. Ce guide détaille la mécanique physique, la sélection des supports et les calculs de dimensionnement nécessaires pour construire un circuit de blindage résilient.
La sélection de l"équipement doit être strictement conforme à la tâche spécifique (par exemple, scalpage, calibrage, déshydratation) et aux propriétés physiques de la matière première.
Les choix de supports de criblage (tels que l"acier au manganèse ou le polyuréthane) déterminent fondamentalement la durée de vie, les intervalles de maintenance et l"efficacité du criblage.
Un dimensionnement précis nécessite d"aller au-delà des graphiques de capacité de base pour tenir compte des conditions humides/sèches, de la distribution granulométrique (PSD) et de la profondeur du lit.
Table des matières
Le succès du criblage de minéraux nécessite un équilibre précis entre volume et précision. Pousser le tonnage maximum détruit souvent la précision de la coupe. Comprendre la dynamique physique de votre application spécifique dicte les exigences mécaniques de la machine.
Le débit et l’efficacité partagent une relation inverse. Pousser du matériau sur un plateau trop rapidement augmente la capacité mais ruine la précision. Le matériau a besoin de temps pour se stratifier. La stratification est le processus physique par lequel les vibrations secouent le lit de matériau, provoquant le dépôt de particules plus petites au fond et la recherche des ouvertures du tamis. Si la vitesse d"alimentation est trop élevée, le lit devient trop profond. Les fines n"atteignent jamais la surface du pont et finissent par contourner les ouvertures et se retrouvent dans la goulotte surdimensionnée. Vous devez établir des mesures de base pour le contournement acceptable des équipements surdimensionnés et sous-dimensionnés avant de sélectionner l"équipement. Un circuit bien réglé vise généralement un taux d’efficacité supérieur à 85 pour cent. Tout ce qui est inférieur indique que la machine est sous-dimensionnée pour la vitesse d"avance.

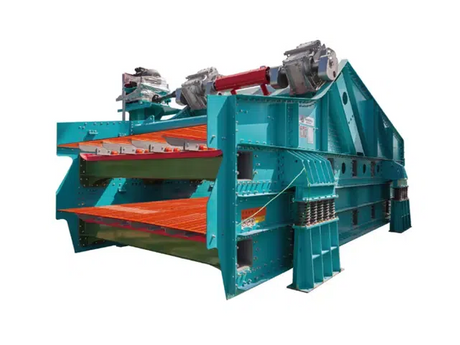

Le terme « poids lourd » implique des implications techniques spécifiques. Cela signifie que l’équipement résiste à une énergie cinétique massive. Les matériaux tout-venant tombent souvent des convoyeurs ou des concasseurs primaires directement sur le pont du crible. Une chute de deux mètres de roche dure de 300 mm génère une force immense. L"équipement construit pour ces conditions utilise des plaques latérales plus épaisses, des traverses renforcées et des mécanismes d"excitation robustes. La dureté du minerai et la densité apparente dictent directement l’intégrité structurelle requise. Le traitement du minerai de fer lourd nécessite des supports structurels très différents de ceux des matériaux plus légers comme le charbon. Les plaques latérales doivent résister à la flexion sous ces charges, c"est pourquoi les fabricants utilisent de l"acier à haute résistance et évitent de souder dans les zones à fortes contraintes.
Chaque minéral se comporte différemment sous l’effet des vibrations. La densité spécifique, la rétention d"humidité et l"abrasivité modifient la dynamique du criblage. Les minerais à densité élevée transportent plus d"énergie cinétique par particule, ce qui accélère l"usure du pont. Les matériaux collants comme la bauxite ou les minerais d’or riches en argile résistent à la stratification. Ils s"agglutinent et aveuglent les ouvertures de la moustiquaire. Les minerais de roche dure comme le granit ou le porphyre de cuivre se fracturent en éclats tranchants et abrasifs qui dégradent rapidement le treillis métallique standard. Vous devez faire correspondre la course, la fréquence et le support de la machine à ces caractéristiques minérales spécifiques. Une course à haute fréquence et de faible amplitude fonctionne bien pour les matériaux fins et secs, tandis qu"une course à basse fréquence et à haute amplitude est nécessaire pour soulever de gros et lourds rochers sur le pont.
L"ajout d"eau à une application de criblage modifie complètement les exigences mécaniques. Le criblage humide lave les fines particules à travers le média, augmentant ainsi considérablement la capacité et l"efficacité. Cependant, cela introduit des risques de corrosion importants et nécessite des produits spécialisés.
Paramètre | Criblage à sec | Criblage humide |
|---|---|---|
Vitesse de stratification | Plus lent, repose entièrement sur les vibrations | Plus rapide, l’eau joue le rôle de moyen de transport |
Préférence des médias | Fil tissé, panneaux en caoutchouc | Fil de coin en polyuréthane et en acier inoxydable |
Risque de corrosion | Faible | Élevé (nécessite des revêtements de protection) |
Facteur de capacité | Référence (1,0) | Multiplié (souvent 1,25 à 3,0 selon l"ouverture) |
Risque aveuglant | Élevé avec une humidité inhérente (3-8 %) | Faible, l"eau élimine les fines collantes |
La sélection du mouvement et de l"inclinaison corrects détermine la manière dont le matériau se déplace. Différentes étapes du circuit de traitement des minéraux nécessitent différentes approches mécaniques pour séparer efficacement les matériaux.
Les cribles Grizzly gèrent les tâches les plus brutales de l'usine. Ils se placent devant les concasseurs primaires pour éliminer les débris surdimensionnés et permettre aux matériaux fins de contourner la chambre de concassage. Au lieu de fils tissés ou de panneaux synthétiques, les grizzlis utilisent des barres ou des tiges parallèles robustes. Ces barres sont souvent effilées et s'élargissent vers l'extrémité de décharge pour empêcher les roches de se coincer entre elles. Un écran grizzly robuste absorbe les charges d'impact massives des camions à benne basculante ou des mangeoires à tablier lourd. Ils fonctionnent avec un mouvement linéaire ou elliptique pour projeter de manière agressive de gros rochers vers l'avant tandis que les fines tombent à travers les interstices. Le cadre structurel est exceptionnellement lourd, comportant souvent des revêtements en acier AR (résistant à l'abrasion) sur toutes les surfaces exposées.

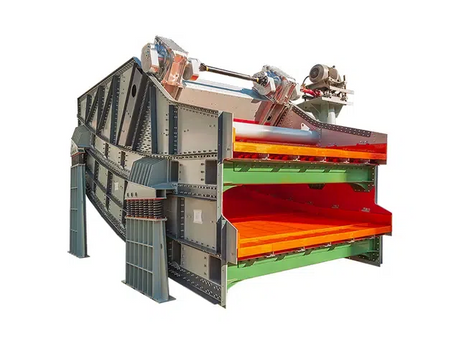

Les tamis inclinés utilisent la gravité pour faciliter le flux des matériaux. Positionnées à des angles généralement compris entre 15 et 30 degrés, ces machines reposent sur un mouvement circulaire généré par un arbre excentrique. La gravité tire le matériau vers le bas du pont, permettant des débits élevés. Ils nécessitent moins de puissance pour déplacer le matériel par rapport aux modèles horizontaux. Les unités inclinées excellent dans les applications de dimensionnement secondaires et tertiaires où la haute capacité est prioritaire sur la précision extrême. Comme la gravité accélère le matériau, les particules passent moins de temps sur le pont. Cette vitesse augmente le volume mais réduit légèrement la précision de la coupe. Les opérateurs utilisent souvent des cribles inclinés dans les boucles de concassage en circuit fermé où un léger contournement surdimensionné est acceptable.
Les écrans horizontaux fonctionnent avec une inclinaison de zéro à cinq degrés. Parce qu"ils manquent d"assistance gravitationnelle, ils s"appuient sur des excitateurs à mouvement linéaire à deux arbres pour soulever physiquement et projeter le matériau vers l"avant. Ce mouvement offre une excellente stratification. Le matériau passe plus de temps sur le pont, ce qui permet d"obtenir un dimensionnement très précis. Les modèles horizontaux s"adaptent parfaitement aux exigences strictes en matière de dimensionnement, aux applications de lavage et aux installations présentant des restrictions de hauteur sévères. Le compromis est une capacité de débit globale inférieure à celle des modèles inclinés de même taille physique. Le mouvement linéaire nécessite également une ingénierie structurelle plus robuste, car les excitateurs génèrent des forces G plus élevées pour déplacer le lit de matériau.
Les tamis de déshydratation séparent les liquides des solides. Ils présentent une légère inclinaison vers le haut, généralement comprise entre trois et cinq degrés. Les vibrations à haute fréquence et de faible amplitude forcent les particules solides vers le haut tandis que l"eau s"écoule à travers le média et reflue. Une flaque d"eau se forme à l"extrémité d"alimentation, créant une charge hydrostatique qui pousse l"humidité à travers le tamis. Ces unités traitent les résidus, lavent le sable et préparent les concentrés minéraux pour le transport à sec. L"angle vers le haut crée un épais gâteau de matériau au niveau de la lèvre de décharge, qui agit comme un lit filtrant secondaire, piégeant les particules encore plus fines avant qu"elles ne s"échappent avec l"eau.
Identifiez l"objectif principal du circuit (scalage, calibrage, lavage ou déshydratation).
Mesurez la taille maximale de l"alimentation et calculez la hauteur de chute à partir du convoyeur précédent.
Déterminez la hauteur disponible de l’usine pour choisir entre des configurations inclinées ou horizontales.
Calculez le volume d’eau requis si vous concevez une application de criblage humide.
Le châssis de la machine fournit le mouvement, mais l"écran fait le travail lui-même. La sélection du mauvais support garantit des performances médiocres et des arrêts de maintenance fréquents. Vous devez adapter le matériau du support à l"abrasivité, à la teneur en humidité et aux niveaux d"impact du minerai.
Type de média | Avantage principal | Meilleure application | Limites |
|---|---|---|---|
Acier au manganèse | Résistance aux chocs écrouissante | Scalpage primaire, gros minerais grossiers | Lourd, difficile à changer, sujet à l"aveuglement |
Polyuréthane (PU) | Résistance extrême à l"abrasion, flexible | Criblage humide, fines très abrasives | Zone ouverte inférieure à celle du treillis métallique |
Panneaux en caoutchouc | Absorption élevée des chocs, réduction du bruit | Criblage grossier à sec, zones à fort impact | Pas idéal pour les ouvertures très fines |
Fil compensé (inoxydable) | Zone ouverte élevée, profil non obstruant | Environnements asséchés et corrosifs | Résistance aux chocs inférieure |
L"acier au manganèse possède des propriétés d"écrouissage uniques. Lorsque les roches heurtent la surface, la couche externe de l"acier durcit tandis que le noyau interne reste ductile. Cela rend le manganèse idéal pour les matériaux grossiers et le scalpage primaire. Le treillis métallique à haute teneur en carbone offre un pourcentage élevé de zone ouverte, maximisant ainsi le débit. Il reste le choix standard pour le criblage à sec de gros tonnages de minerais de roche dure. Cependant, le treillis métallique nécessite des tensions fréquentes. Si la tension chute, le treillis fouette les barres de support et se brise prématurément. Le treillis métallique est également très sensible au chevillage lors du traitement de matériaux de taille proche.
Les médias synthétiques ont changé la façon dont les usines traitent les minerais abrasifs. Le polyuréthane offre une résistance exceptionnelle à l’abrasion, dépassant souvent le fil d’acier d’un facteur dix dans les applications humides. Il est très flexible, ce qui empêche les particules de taille proche de se coincer dans les trous. Les panneaux en caoutchouc excellent dans les zones à fort impact. Les opérateurs installent souvent des panneaux en caoutchouc plein à l'extrémité d'alimentation d'un crible robuste pour absorber le coup initial des chutes de pierres avant que le matériau n'atteigne la zone de dimensionnement perforée. Les deux matériaux réduisent considérablement les niveaux sonores des installations. Le principal inconvénient des supports synthétiques est un pourcentage de surface ouverte inférieur à celui du treillis métallique, ce qui nécessite un encombrement de machine plus important pour atteindre le même débit.
Le fil de coin est constitué de profilés en acier inoxydable en forme de V soudés à des tiges de support. La forme en V crée un angle de relief. Si une particule passe par le haut de l’ouverture, elle tombe librement à travers l’espace en expansion situé en dessous, évitant ainsi les obstructions. L"acier inoxydable résiste à la corrosion, ce qui le rend obligatoire pour les environnements hautement corrosifs comme le traitement du phosphate ou le lavage du charbon. Le fil compensé est le support standard pour les tamis de déshydratation et les circuits de classification fine. Il gère efficacement de grands volumes d’eau, mais n’a pas la résistance aux chocs nécessaire pour les applications sur roches grossières.
Deviner la taille d’écran requise conduit à un désastre opérationnel. Vous devez calculer la superficie exacte nécessaire en fonction de données empiriques et de facteurs modificateurs. Une machine sous-dimensionnée engorge l’usine, tandis qu’une machine surdimensionnée gaspille de l’espace et de l’énergie.
Un dimensionnement précis commence par un audit complet de la matière première. Vous devez connaître le nombre maximum de tonnes par heure (TPH) attendu lors des pointes de pointe, et pas seulement la moyenne de l"usine. La densité apparente modifie considérablement le volume. Le traitement de 1 000 TPH de charbon occupe un volume énorme comparé à 1 000 TPH de minerai de fer. La distribution granulométrique (PSD) est la mesure la plus critique. Vous avez besoin de données d’analyse par tamisage montrant le pourcentage exact de matériau à différentes tailles. Savoir quelle quantité de matériau est déjà plus petite que l"ouverture cible dicte la quantité de travail que l"écran doit réellement effectuer. Si 80 pour cent de l’alimentation est déjà plus petite que le trou, la machine a besoin de moins de surface que si seulement 20 pour cent étaient plus petits.
Les fabricants fournissent des tableaux de capacité de base, généralement exprimés en tonnes par heure et par mètre carré de surface de pont. Vous divisez votre débit d"alimentation total par cette capacité de base. Cependant, vous devez appliquer des facteurs modificateurs pour obtenir la véritable surface requise. Le facteur demi-taille représente un matériau nettement plus petit que le trou. Un grand nombre de matériaux demi-taille augmentent la capacité car ils tombent immédiatement. Le facteur de surdimensionnement tient compte du matériau plus grand que le trou. Un épais lit de roches surdimensionnées empêche les fines d"atteindre le pont, réduisant ainsi la capacité. Le facteur de filtrage humide reconnaît que l’ajout d’eau lave les fines à travers les trous, augmentant ainsi considérablement la capacité.
Capacité de base : Le tonnage théorique qu’une ouverture spécifique peut gérer dans des conditions idéales.
Facteur de demi-taille : Un multiplicateur supérieur à 1,0 appliqué lorsque l'aliment contient un pourcentage élevé de fines.
Facteur de surdimensionnement : Un multiplicateur inférieur à 1,0 appliqué lorsque l'aliment contient un pourcentage élevé de grosses roches.
Facteur de pont : Une réduction appliquée aux ponts inférieurs (par exemple, 0,9 pour le deuxième pont, 0,8 pour le troisième) car le matériau met plus de temps à les atteindre.
La profondeur du lit est l’épaisseur physique du matériau se déplaçant sur le pont. Si le lit est trop profond, la stratification échoue. Les fines sont piégées dans les couches supérieures du lit rocheux et sont transportées par la lèvre de décharge. En règle générale, la profondeur du lit à l"extrémité de décharge ne doit pas dépasser quatre fois la taille de l"ouverture. Par exemple, si vous criblez à 25 mm, le lit de matériau à l"extrémité de décharge ne doit pas avoir une épaisseur supérieure à 100 mm. Si vos calculs montrent une profondeur de lit excessive, vous devez augmenter la largeur de la machine. La largeur contrôle la profondeur du lit, tandis que la longueur contrôle l"efficacité du criblage.
Une machine prouve sa valeur lors des opérations de maintenance. Les équipements conçus pour un entretien facile maintiennent une disponibilité élevée de l’usine et une production constante. Les applications lourdes détruisent rapidement les composants mal conçus.
Changer de support d’écran est une tâche lourde et dangereuse. L"équipement moderne utilise des ponts de criblage modulaires. Au lieu de lutter avec d’énormes feuilles de fil tendu, les opérateurs mettent en place de petits panneaux de polyuréthane légers. Cela permet aux équipes de maintenance de remplacer uniquement les sections usées plutôt que la totalité du pont. Les mécanismes d’excitation accessibles sont tout aussi importants. Les excitateurs montés entièrement à l"extérieur des plaques latérales permettent aux mécaniciens d"effectuer des changements de roulements sans ramper entre les ponts avec un chalumeau coupant. Un large espacement entre les ponts donne au personnel la possibilité d"inspecter les traverses et de remplacer les panneaux en toute sécurité.

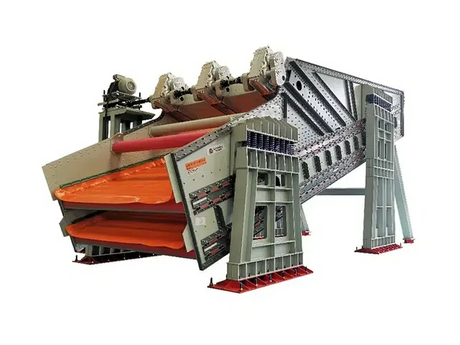

Les mécanismes d’entraînement déterminent la consommation d’énergie et la fiabilité à long terme. Les entraînements à arbre excentrique standard utilisent un seul moteur pour faire tourner un arbre usiné s"étendant sur toute la largeur de la machine. Cette conception est robuste mais nécessite des contrepoids lourds et consomme une énergie importante. Les excitateurs linéaires à double moteur utilisent deux moteurs déséquilibrés tournant dans des directions opposées. Ils s"auto-synchronisent pour produire un mouvement linéaire sans arbre de connexion. Cela élimine l"arbre central, réduit le poids total et réduit la consommation d"énergie. Les roulements de ces excitatrices nécessitent des programmes de lubrification stricts. Les systèmes de lubrification par bain d"huile offrent généralement une durée de vie des roulements plus longue et fonctionnent à plus basse température que les systèmes lubrifiés à la graisse dans les opérations minières continues.
La conception mécanique ne signifie rien sans la disponibilité des pièces. Le service après-vente local dicte la disponibilité de l'usine. Vous devez évaluer la fiabilité des fournisseurs, l'inventaire de l'entrepôt local et la disponibilité des ingénieurs de service sur le terrain. Un tamis robuste nécessite une lubrification régulière des roulements, le remplacement des ressorts et le changement du support. Un partenariat avec un équipementier qui fournit des temps de réponse rapides et des pièces d'usure standardisées évite que des tâches de maintenance mineures ne se transforment en pannes d'usine de plusieurs jours. La standardisation des composants sur plusieurs machines dans la même usine réduit le volume de pièces de rechange que vous devez conserver en stock.
Même un équipement parfaitement dimensionné tombe en panne s’il est mal installé ou mal alimenté. Vous devez concevoir l’infrastructure environnante pour prendre en charge le processus de contrôle. Une mauvaise présentation des aliments est la principale cause de défaillance structurelle prématurée.
Le pigeage se produit lorsque des particules de taille proche se coincent étroitement dans les ouvertures, bloquant ainsi l"écoulement. L’aveuglement se produit lorsque des fines collantes et riches en argile recouvrent le pont, scellant complètement les trous. Ces deux conditions détruisent l’efficacité du dépistage. Pour atténuer l"ancrage, sélectionnez un support en polyuréthane flexible ou utilisez un treillis métallique autonettoyant qui vibre indépendamment. Pour atténuer l’aveuglement, ajustez l’amplitude du trait à un paramètre plus agressif. Vous pouvez également installer des plateaux à billes sous le pont. Les balles en caoutchouc rebondissantes frappent le dessous du support, détachant physiquement le matériau collant. L"ajout de jets d"eau à haute pression lave également les fines cohésives à travers le pont avant qu"elles ne puissent durcir.
Les écrans vibrants se déchirent par conception. Ils fonctionnent dans un état de vibration continue de force G élevée, dépassant souvent 4G ou 5G. Les assemblages soudés sont très sensibles à la fissuration par fatigue dans ces conditions. La résonance harmonique concentre les contraintes au niveau des joints soudés, entraînant une défaillance structurelle catastrophique. Pour atténuer ce risque, spécifiez une construction boulonnée. Les boulons Huck assurent une fixation permanente et résistante aux vibrations sans altérer la métallurgie de l"acier. De plus, assurez une bonne isolation des vibrations à l’aide de ressorts hélicoïdaux en acier robustes ou de tampons en caoutchouc pour empêcher l’énergie cinétique de se transférer dans la structure de l’usine. Si la structure de support vibre, la machine perd en amplitude de course et en efficacité.
Une mauvaise présentation des aliments ruine l’usure du plateau et réduit la capacité. Si un convoyeur déverse le matériau sur un seul côté du crible, ce côté s"use deux fois plus vite et vous perdez la moitié de votre surface de criblage efficace. Vous devez concevoir des boîtes d"alimentation et des goulottes de transfert qui répartissent le matériau uniformément sur toute la largeur du pont. Utilisez des caisses à roches dans la conception de la goulotte. Une boîte à roches permet au matériau de s"accumuler et de former une surface d"usure naturelle. L"alimentation entrante frappe la roche piégée au lieu de l"acier nu, interrompant ainsi la vitesse avant que le matériau ne s"écoule doucement sur le pont du crible. Les plaques d"épandage aident à ventiler le matériau si le convoyeur entrant est plus étroit que le pont du crible.
La sélection de l’équipement de contrôle est une tâche d’ingénierie complexe. Cela dicte l’efficacité de l’ensemble de votre usine de traitement des minéraux en aval. Une machine mal spécifiée entrave les concasseurs, gonfle les heures de maintenance et dégrade la qualité du produit final. Vous devez aborder le processus de sélection de manière systématique, en vous appuyant sur des données concrètes plutôt que sur des hypothèses.
Pour garantir que votre circuit atteigne une disponibilité opérationnelle et une précision de dimensionnement maximales, un partenariat avec un leader de l'industrie en matière de technologie de criblage avancée est essentiel. Soutenu par des décennies d'innovation, une expertise de fabrication spécialisée et des solutions de séparation de pointe, Shanghai Kminda Tech. Co., Ltd. fournit des systèmes de criblage robustes hautes performances adaptés pour résister aux environnements miniers les plus exigeants du monde entier.
Compilez des données complètes sur la distribution granulométrique (PSD) et la densité apparente pour votre gisement spécifique.
Mesurez les contraintes existantes de l’usine, notamment la hauteur libre disponible, les dimensions de la goulotte et la capacité de support structurel.
Demandez une simulation de capacité personnalisée à un ingénieur d’application en utilisant vos données d’alimentation spécifiques.
Standardisez les supports d’usure dans vos circuits pour réduire les besoins en stocks sur site.
R : Les cribles standard traitent les agrégats légers et les produits finis. Un modèle robuste comprend des plaques latérales renforcées, des traverses plus épaisses et des excitateurs de grande capacité conçus pour absorber des charges d"impact massives et traiter en continu des minerais tout-venant hautement abrasifs sans défaillance structurelle.
R : La capacité est calculée en divisant le débit d"alimentation requis par un facteur de capacité de base, puis en appliquant des facteurs de modification spécifiques. Ces facteurs tiennent compte de la densité apparente, de la distribution granulométrique, du pourcentage de surdimensionnement, du pourcentage de demi-taille et du fait que le matériau soit humide ou sec.
R : Utilisez un tamis à grizzlis pour le scalpage primaire devant un concasseur à mâchoires ou giratoire. Les grizzlis utilisent de lourdes barres d"acier pour gérer des rochers massifs et des impacts extrêmes. Utilisez un tamis incliné pour le calibrage secondaire ou tertiaire de matériaux plus petits et broyés.
R : Le polyuréthane dure généralement plus longtemps que l"acier au manganèse dans les applications hautement abrasives, humides ou de criblage fin en raison de sa flexibilité et de sa résistance à l"usure. L"acier au manganèse est mieux adapté au scalpage grossier, sec et à fort impact, où des roches lourdes briseraient les panneaux synthétiques.
R : Evitez l"éblouissement en utilisant des panneaux de polyuréthane flexibles, en ajoutant des jets d"eau à haute pression ou en installant des plateaux à billes sous le pont. Empêchez le blocage en utilisant un treillis métallique autonettoyant ou en ajustant la course et la fréquence de la machine à un réglage plus agressif.
R : Les vibrations continues provoquent une fatigue du métal. Les joints soudés concentrent les contraintes et sont très sujets à la fissuration sous des forces G élevées. Les boulons Huck fournissent une pince sûre et permanente qui résiste au desserrage par vibration sans compromettre l"intégrité métallurgique du cadre en acier.
