Les opérateurs d’usine et les ingénieurs de procédés utilisent souvent des noms différents pour désigner exactement le même équipement. Rendez-vous dans n’importe quelle usine de granulats ou d’exploitation minière et vous entendrez les équipes parler du tamis à bananes. Lisez les manuels techniques et vous le verrez désigné comme un tamis vibrant linéaire d’égale épaisseur. Les opérations à fort tonnage sont confrontées à un énorme goulot d’étranglement lors du traitement des aliments crus. Les cribles traditionnels plats ou à simple inclinaison ont du mal à gérer les différentes profondeurs de lit de matériaux. Un lit épais à l’extrémité de l’alimentation emprisonne les fines particules, empêchant ainsi une stratification adéquate. Un lit mince à l’extrémité de décharge gaspille un espace précieux sur le pont. Cela entraîne une mauvaise séparation, un débit réduit et une usure localisée. La conception à pente variable résout ce problème directement en utilisant le principe de Boerstrein. En utilisant plusieurs angles de plateau, l"équipement maintient une vitesse constante du matériau et une profondeur de lit uniforme. Cette approche technique maximise l"efficacité du criblage par mètre carré, permettant aux usines de gérer des augmentations massives du débit d"alimentation sans étouffer le circuit.
Le terme « écran banane » fait référence au profil latéral incurvé et à plusieurs pentes de la boîte de criblage, tandis que « écran à épaisseur égale » décrit la profondeur constante du lit de matériau obtenue sur toute la surface de criblage.
En utilisant un angle prononcé à l’extrémité d’alimentation qui s’aplatit progressivement vers l’extrémité de décharge, la conception accélère les matériaux fins pour une séparation initiale rapide.
Cette conception offre une capacité jusqu"à 30 à 40 % supérieure à celle des cribles vibrants standard de même empreinte, ce qui le rend idéal pour les opérations à fort tonnage.
L"évaluation d"un tamis à bananes nécessite d"évaluer la capacité structurelle de l"usine, car les charges dynamiques élevées, les exigences de vibrations linéaires et l"empreinte au sol plus grande exigent une infrastructure robuste.
Table des matières

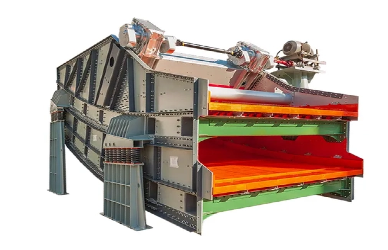

La construction physique de cet équipement explique immédiatement son nom commun. La machine comporte une surface de criblage continue divisée en plusieurs sections de pont. Les fabricants construisent ces machines avec trois à six sections distinctes. Chaque section suivante présente un angle d"inclinaison décroissant. Les ingénieurs fabriquent les plaques latérales robustes pour s"adapter à ces changements d"angle spécifiques, créant ainsi un profil incurvé distinct.
L"extrémité d"alimentation commence avec un angle raide, généralement compris entre 34° et 45°. Au fur et à mesure que le pont avance, l"angle s"aplatit à travers les zones de transition, tombant souvent à 24°, puis 15°. L"extrémité de décharge finale est presque plate, entre 0° et 5°. Lorsque vous regardez les plaques latérales de la boîte grillagée depuis l"allée de l"usine, cette configuration à plusieurs pentes imite la courbe d"un régime de bananes. Le personnel de l"usine a adopté ce raccourci visuel il y a plusieurs décennies pour le différencier des unités horizontales standard.
Ce profil distinct répond à un objectif strictement fonctionnel. Les ingénieurs ont conçu la courbe pour manipuler l’attraction gravitationnelle et la vitesse du matériau d’alimentation. Chaque changement d"angle représente un point de transition calculé conçu pour modifier la façon dont la roche interagit avec les ouvertures de l"écran. Les sections raides gèrent le volume en vrac, tandis que les sections plates gèrent un dimensionnement de précision.
L"ingénieur français Boerstrein a proposé le principe d"un blindage d"égale épaisseur pour résoudre le défaut fondamental des ponts plats. Sur un tamis horizontal ou à simple inclinaison standard, le lit de matériau s"amincit considérablement à mesure que les particules de petite taille tombent à travers les ouvertures. Vous commencez avec un tas massif de 300 mm à l’extrémité d’alimentation et vous vous retrouvez avec une dispersion clairsemée de roches de 20 mm à l’extrémité de décharge. Cette répartition inégale gaspille de l’énergie et de l’espace sur le pont.
Un écran d’épaisseur égale inverse cette dynamique. La pente décroissante ralentit physiquement le matériau à mesure qu’il avance. Du côté de l’alimentation, la gravité accélère la masse. Du côté du déchargement, le plateau plat fait office de frein. La réduction du volume total du matériau, provoquée par le passage réussi des particules sous-dimensionnées à travers le tamis, est parfaitement compensée par la réduction de la vitesse du matériau.
Cet équilibre physique se traduit par une profondeur de lit mince et constante depuis la goulotte d"alimentation jusqu"à la lèvre de décharge. Les ingénieurs procédés utilisent la terminologie technique complète : tamis vibrant linéaire d’égale épaisseur. Le mouvement linéaire est une condition absolue pour que ce principe fonctionne. Le mécanisme d"entraînement doit propulser le matériau vers l"avant à travers les sections de déchargement aplaties où la gravité ne facilite plus l"écoulement. Sans une forte action de course linéaire, le matériau cale et bouche l"extrémité de décharge.
L"analyse du flux de matériaux sur les cribles traditionnels révèle de graves limitations mécaniques. Lorsque vous déversez 1 000 tonnes par heure de granulats sur une plate-forme plate, cela crée un lit épais et dense à l’extrémité d’alimentation. Cette couche épaisse emprisonne physiquement les fines particules au sommet du tas. Ils ne peuvent pas atteindre le support de l"écran pour le traverser. Les ingénieurs de procédés appellent cela une mauvaise stratification. Les fines roulent simplement sur les plus grosses roches.
À mesure que la vibration pousse le matériau vers l’avant, les fines finissent par descendre. Cependant, au moment où ils atteignent les ouvertures, le matériau a déjà parcouru la moitié du pont. Le lit mince à l"extrémité de décharge gaspille alors la surface de criblage disponible restante. Vous finissez par n"utiliser efficacement qu"une fraction de vos supports d"écran coûteux, ce qui oblige l"équipement à travailler plus dur pour un rendement moindre.
L’impact opérationnel nuit à l’efficacité de l’usine. Vous êtes confronté à des limites strictes en matière de capacité de débit. Pousser plus de tonnage augmente simplement la profondeur du lit et aggrave le problème de stratification. Vous constatez également une usure très localisée au niveau de la zone d"impact de l"alimentation en raison de la masse concentrée. Une mauvaise stratification entraîne des taux plus élevés de matériaux égarés, ce qui signifie que des fines précieuses se retrouvent dans votre stock de produits grossiers, nécessitant un retraitement coûteux.
Le plan à pente variable s’attaque immédiatement au problème de stratification. L"angle initial raide crée une phase de stratification rapide. La vitesse élevée du matériau provoque un amincissement immédiat du lit dès que l"alimentation atteint le plateau. La violente accélération déchire le lit de matériau, permettant aux fines de tomber instantanément au fond et de traverser le tamis.
Pour comprendre la mécanique, examinez les différentes phases du flux de matériaux à travers le pont :
Impact initial et accélération : le matériau atteint la section d'alimentation à 45°, accélérant rapidement jusqu'à plus de 3 mètres par seconde et amincissant instantanément le lit.
Stratification rapide : les fines migrent vers le bas de la couche de matériau et traversent immédiatement le support résistant, éliminant jusqu'à 50 % du volume sous-dimensionné dans le premier tiers de la machine.
Décélération et tri de taille proche : la pente s'aplatit à 15 °, ralentissant le matériau pour donner aux particules proches de la taille de l'ouverture plus de temps pour trouver une ouverture sans être poussées au-delà.
Décharge finale : le matériau surdimensionné restant sort de la section plate de 0° à 5° à une vitesse contrôlée, garantissant une précision maximale avant de tomber dans la goulotte de décharge.
Le contrôle de la vitesse garantit que vous ne gaspillez pas d"espace sur le pont. L’extrémité d’alimentation rapide gère l’élimination massive des fines évidentes. L"extrémité de décharge lente gère le tri précis des matériaux de taille proche. Cette division du travail sur l"ensemble du pont maximise l"efficacité globale de la séparation et évite l"aveuglement qui affecte les tamis standards.
Les fabricants proposent ces machines dans diverses configurations pour répondre aux exigences spécifiques des circuits. Vous devez choisir entre les options à un ou deux étages en fonction de votre flux de processus. Les modèles à un étage excellent dans le scalpage de grande capacité ou la simple séparation de deux produits. Ils traitent des tonnages massifs avec une complexité structurelle minimale, ce qui les rend idéaux pour les circuits de concassage primaire.

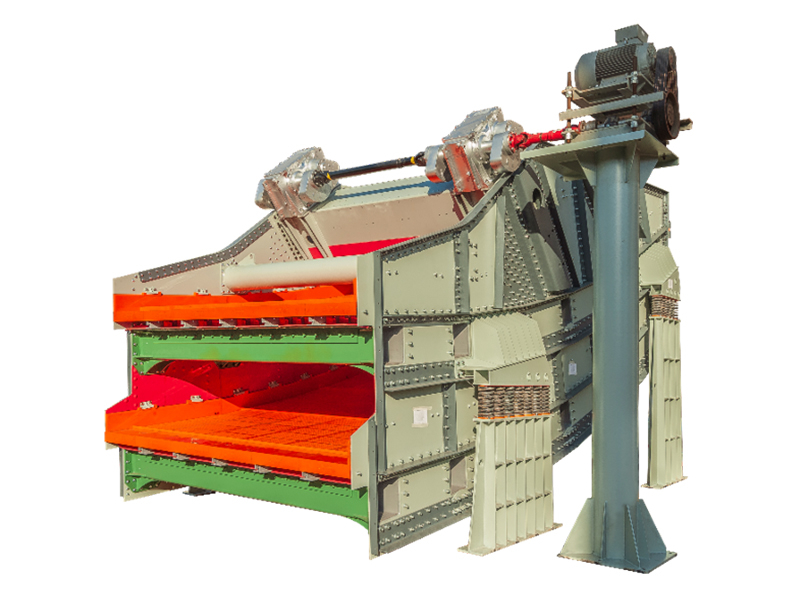

Les configurations à deux étages fonctionnent en utilisant deux étages inclinés parallèles. La vibration linéaire entraîne le matériau simultanément sur les deux surfaces. Cette configuration sépare l"alimentation en trois tailles de produits distinctes avec une précision exceptionnelle. Le pont supérieur gère le scalpage grossier, protégeant le pont inférieur délicat des impacts violents. Le pont inférieur effectue ensuite la séparation fine, en utilisant souvent des ouvertures beaucoup plus petites.
La sélection des quantités de pont dépend fortement de la distribution granulométrique (PSD) requise. Vous devez également évaluer les restrictions de hauteur des plantes. Les unités à plusieurs étages nécessitent un dégagement vertical beaucoup plus important pour les goulottes d"alimentation, les points de transfert intermédiaires et les trémies de déchargement. La rénovation d"une unité à deux étages dans une usine plus ancienne nécessite souvent des modifications structurelles importantes pour s"adapter à la hauteur accrue et aux travaux de goulottes complexes.
Générer la force massive requise pour un criblage d’épaisseur égale nécessite des systèmes d’entraînement spécialisés. Vous ne pouvez pas utiliser de simples entraînements à mouvement circulaire ou des mécanismes à arbre unique. Ces machines nécessitent des excitateurs à engrenages robustes ou des moteurs doubles asymétriques montés sur une poutre d"entraînement massive usinée. Les excitateurs doivent générer une course linéaire précise pour déplacer la roche efficacement.
Une vibration linéaire est nécessaire pour propulser le matériau à travers les sections de décharge les plus plates. Si l"angle de course est incorrect, le matériau calera sur les sections à 0°, provoquant un éblouissement et un débordement catastrophiques. La ligne d"action doit passer exactement par le centre de gravité de la machine pour assurer une course uniforme sur toute la largeur du plateau. Les mécaniciens règlent généralement l"angle de course entre 45° et 50° par rapport à l"horizontale.
Les progrès de l’ingénierie moderne se concentrent fortement sur l’intégrité structurelle. Ces machines génèrent des forces G massives, dépassant souvent 4,5G à 5,5G en fonctionnement continu. Les fabricants doivent utiliser des plaques latérales soulagées, des boulons Huck au lieu du soudage et des traverses robustes. Les systèmes avancés de surveillance de l"état suivent désormais les températures des roulements, la dégradation de l"huile et les signatures de vibrations pour éviter les pannes catastrophiques dans des environnements à service intensif continu.
La spécification de supports de tamisage sur différentes pentes présente un défi de maintenance unique. Vous ne pouvez pas simplement installer exactement les mêmes panneaux d’un bout à l’autre. Vous devez choisir entre du polyuréthane modulaire, du caoutchouc robuste ou du fil tissé en fonction de la zone spécifique de la terrasse. L’utilisation d’une approche universelle entraînera une usure prématurée ou un éblouissement grave.
Différentes tailles d’ouverture et types de panneaux sont obligatoires. L"extrémité d"alimentation abrupte subit des impacts élevés, une vitesse extrême et une usure abrasive sévère. Vous avez besoin ici de panneaux d’impact en caoutchouc solide de 50 mm d’épaisseur ou de polyuréthane robuste pour absorber le coup. L"extrémité de décharge plate connaît une faible vitesse mais comporte un risque aveuglant énorme dû aux particules de taille proche. Vous avez ici besoin de supports hautement ouverts et flexibles pour maintenir la précision et le débit.
Le traitement de matériaux collants ou très humides complique encore davantage la sélection des supports. Le polyuréthane standard aveuglera instantanément si la teneur en argile est trop élevée. Dans ces applications, les ingénieurs de procédés intègrent des panneaux flip-flow ou des tapis en polyuréthane hautement flexibles sur les sections de décharge. La vibration secondaire de ces tapis flexibles éjecte activement les particules collantes, empêchant ainsi l"aveuglement lors du traitement d"aliments difficiles comme le charbon humide ou les agrégats lourds en argile.
La principale raison pour laquelle les ingénieurs spécifient cet équipement est la capacité brute. Le principe d’épaisseur égale permet un tonnage par mètre carré nettement plus élevé par rapport aux écrans horizontaux standards. En maintenant un lit mince et en accélérant l’alimentation, vous pouvez pousser jusqu’à 40 % de matériau en plus sur exactement la même empreinte physique. Une machine à pente variable de 3 mx 9 m dépassera facilement une plate-forme plate standard de 3 mx 9 m.
Cette efficacité en matière d’empreinte écologique revêt une immense valeur dans la mise à niveau des installations industrielles. Les usines plus anciennes sont confrontées à de graves contraintes d’espace. Vous ne pouvez pas simplement construire un bâtiment plus large pour abriter des écrans plus grands. Lorsque les objectifs de production augmentent, le remplacement d'un écran traditionnel par un écran banane vous permet d'atteindre de nouveaux objectifs de tonnage sans modifier la charpente en acier existante ni augmenter l'empreinte du bâtiment.
La capacité ne signifie rien si le produit est hors spécifications. La conception à pente variable réduit considérablement l’ancrage et l’aveuglement. Un mince lit de matériau garantit que les particules ne s"enfoncent pas les unes dans les autres sous une forte pression. Le temps de séjour optimisé à l"extrémité de décharge garantit que les particules de taille proche sont triées avec précision, gardant votre produit final strictement dans les paramètres de taille requis.
Cette précision impacte directement les processus en aval. Les circuits de concassage fonctionnent beaucoup plus efficacement lorsque le crible élimine toutes les fines avant le concasseur. L’envoi de fines dans un concasseur à cône provoque un tassement, des pics de puissance et des dommages mécaniques. Les cellules de flottation utilisées dans le traitement des minéraux nécessitent des tailles de particules étroitement contrôlées pour maximiser la récupération chimique. Lorsque l’efficacité du criblage s’améliore, la cohérence du produit se stabilise dans l’ensemble de l’usine.
Vous devez tenir compte de la réalité des modèles d’usure lorsque vous utilisez un équipement à pente variable. La vitesse élevée à l’extrémité d’alimentation accélère l’usure rapide du support. Le matériau agit comme du papier de verre glissant sur une goulotte à 45°. Vous devez atténuer cette usure avec des boîtes d"alimentation dédiées recouvertes de céramique, des plaques d"impact en caoutchouc épaisses et des doublures d"usure spécialisées sur les plaques latérales.
L’évaluation du coût global du cycle de vie nécessite des facteurs d’équilibrage. Vous faites face à une dépense en capital initiale plus élevée pour acheter la machine. Vous obtenez un coût par tonne traitée considérablement réduit grâce à l’augmentation massive du débit. Lorsqu"il est correctement configuré avec des supports de tamis zonés, vous bénéficiez de moins d"intervalles de maintenance requis, ce qui permet à l"usine de fonctionner plus longtemps entre les arrêts programmés.
Vous devez définir vos paramètres d’alimentation idéaux avant de sélectionner cette technologie. Ces machines excellent lorsque l"alimentation contient un pourcentage élevé de fines, fonctionne avec un tonnage global élevé et présente une teneur en humidité variable. Si votre alimentation est principalement composée de roches grossières avec très peu de fines, l"extrémité d"alimentation abrupte n"offre aucun avantage et un scalpeur standard robuste est un meilleur choix.
Les applications industrielles primaires dépendent largement de cette technologie pour l’élimination des fines. Les usines de préparation du charbon les utilisent largement pour le déschlamage à 0,5 mm et pour les applications de drainage et de rinçage afin de récupérer les fluides lourds. Les circuits d"extraction de roche dure les utilisent avant les concasseurs secondaires pour éliminer les fines rejetées par le broyeur SAG. Les usines de traitement de granulats de grande capacité les utilisent pour produire du sable manufacturé et des granulats fins propres.
Identifiez les scénarios dans lesquels cette technologie est inappropriée. Les opérations à faible tonnage ne génèrent pas une profondeur de lit suffisante pour justifier une conception complexe. Scalper de très gros rochers détruira les sections d"alimentation abruptes et endommagera les poutres transversales. Les limitations strictes de hauteur dans les opérations souterraines empêchent souvent l"installation de tabliers multi-pentes en raison du dégagement vertical important requis.
Fournir un cadre d’évaluation coûts-avantages contribue à justifier l’investissement. Vous devez comparer le coût initial plus élevé et les mécanismes d"entraînement complexes aux économies opérationnelles à long terme. Le CapEx initial est important. Les excitateurs à engrenages robustes, les poutres d"entraînement usinées et la géométrie complexe des plaques latérales augmentent considérablement les coûts de fabrication par rapport à un plateau plat.
Les avantages OpEx compensent rapidement le prix initial. Vous réalisez des économies d"énergie à long terme car vous traitez plus de tonnes par kilowatt de puissance d"entraînement. Vous réduisez la consommation de supports d’écran par tonne en utilisant des zones d’usure spécialisées. Plus important encore, vous augmentez le rendement global en récupérant des fines plus précieuses qui autrement seraient perdues dans les stocks grossiers.
Métrique d"évaluation | Écran horizontal standard | Écran à épaisseur égale (pente variable) |
|---|---|---|
Capacité de débit | Capacité de base limitée par un lit d"alimentation épais. | Capacité par mètre carré 30 à 40 % plus élevée. |
Efficacité de la stratification | Mauvais à la fin de l"alimentation ; fines emprisonnées dans le lit supérieur. | Excellent; une accélération rapide force une stratification immédiate. |
Exigence d"empreinte | Nécessite des ponts plus larges/plus longs pour un tonnage élevé. | Très efficace ; gère les surtensions massives dans des espaces compacts. |
Investissement initial | Prix d’achat initial inférieur. | Coût initial plus élevé en raison de la géométrie complexe et des excitateurs. |
Charge dynamique sur l"usine | Exigences structurelles modérées. | Charges dynamiques massives nécessitant une isolation robuste. |
La mise en évidence des risques techniques critiques évite des pannes d’installation coûteuses. Ces machines sont exceptionnellement lourdes. Les plaques latérales épaisses, les poutres transversales lourdes et les excitatrices massives à engrenages ajoutent un poids mort important. De plus, ils génèrent des charges dynamiques massives par rapport aux écrans standards. Une machine de 30 tonnes tirant des 5G transfère des forces importantes directement dans la structure de support.
Vous devez effectuer des audits structurels complets pour les usines existantes avant l’installation. Vous ne pouvez pas simplement déboulonner un vieux écran plat et laisser tomber une machine à pente variable à sa place. La charpente en acier subira une rupture par fatigue. L"intégration nécessite des ressorts d"isolation hélicoïdaux en acier robuste, des sous-châssis spécialisés et des fondations en béton armé pour absorber l"énergie transmise en toute sécurité.
Pour implémenter un écran banane dans votre circuit de transformation, exécutez les étapes suivantes :
Effectuez une analyse complète du flux de matières pour déterminer le pourcentage exact de fines et la teneur en humidité de votre alimentation actuelle.
Consultez les ingénieurs en structure OEM pour calculer les exigences de charge dynamique et vérifier que la structure de votre usine existante peut gérer les forces accrues.
Effectuez des tests pilotes sur des échantillons spécifiques de minerai ou de granulats pour déterminer les angles de pente et les types de tamis optimaux pour votre matériau.
Auditez votre consommation actuelle de supports d’écran et vos journaux de temps d’arrêt pour créer un modèle de comparaison d’efficacité opérationnelle précis.
En tant que leader du secteur des technologies avancées de criblage et de séparation, Shanghai Kminda Tech. Co., Ltd. apporte des décennies d'excellence en matière d'ingénierie innovante et de fabrication pour aider les opérations minières et d'agrégats à maximiser le débit, à résoudre les goulots d'étranglement de traitement et à optimiser la durée de vie des équipements.
R : Un crible standard comporte un seul plateau plat ou légèrement incliné, ce qui entraîne un lit de matériau épais à l"extrémité d"alimentation et un lit mince à la sortie. Un tamis à bananes utilise une conception à plusieurs pentes, commençant en pente raide à l"alimentation et s"aplatissant à la décharge, pour maintenir une profondeur de lit de matériau mince et constante sur toute la surface.
R : Le maintien d"une profondeur de lit constante maximise l"utilisation de toute la zone de criblage. Il empêche les lits de matériaux épais de piéger les fines particules à l"extrémité d"alimentation, garantissant ainsi une stratification rapide et éliminant les goulots d"étranglement de débit qui étouffent les opérations à fort tonnage.
R : Les opérations à fort tonnage sont celles qui en bénéficient le plus. Cela comprend des usines de préparation du charbon pour le déschlamage, des circuits d"extraction de roche dure pour le scalpage avant le concasseur et des usines de traitement de granulats de grande capacité qui nécessitent une élimination efficace des fines sans étendre l"empreinte de leurs bâtiments existants.
R : Il utilise deux plate-formes parallèles à pente variable entraînées par un seul mécanisme de vibration linéaire. L"étage supérieur scalpe les matériaux grossiers pour protéger l"étage inférieur des impacts violents, tandis que l"étage inférieur effectue une séparation fine et précise, produisant simultanément trois fractions de produit distinctes.
R : Oui, mais ils nécessitent un support d"écran spécialisé. Les ingénieurs de procédés intègrent des tapis flexibles en polyuréthane ou des panneaux flip-flow sur les sections de décharge les plus plates. La vibration secondaire de ces panneaux flexibles éjecte activement les particules collantes, empêchant le matériau d"obstruer les ouvertures.
R : L’extrémité d’alimentation abrupte subit une vitesse élevée du matériau, ce qui accélère l’usure par abrasion. Les opérateurs atténuent ce problème en installant des panneaux d"impact en caoutchouc robustes ou des supports en polyuréthane plus épais dans la zone d"alimentation, tout en utilisant des supports à zone ouverte élevée à l"extrémité de décharge la plus lente pour maintenir la précision.
