Introduction

KMD s'est concentré sur la recherche, le développement et la fabrication d'écran de vibration linéaire pour l'industrie minérale. Conformément à la conception de la maintenance, à haute fiabilité et à une résistance vibrante élevée, les séries LKLB sont intégrées à la technologie de dépistage avancée et au processus de fabrication, et adapté à toutes sortes de conditions difficiles dans des domaines tels que la métallurgie, le charbon, le métal non ferreux, le matériel de construction, l'industrie chimique, etc., la durée de vie des principales pièces peut avoir plus de dix ans, et la largeur d'écran peut être jusqu'à 5,1 mètres .1 mètres.

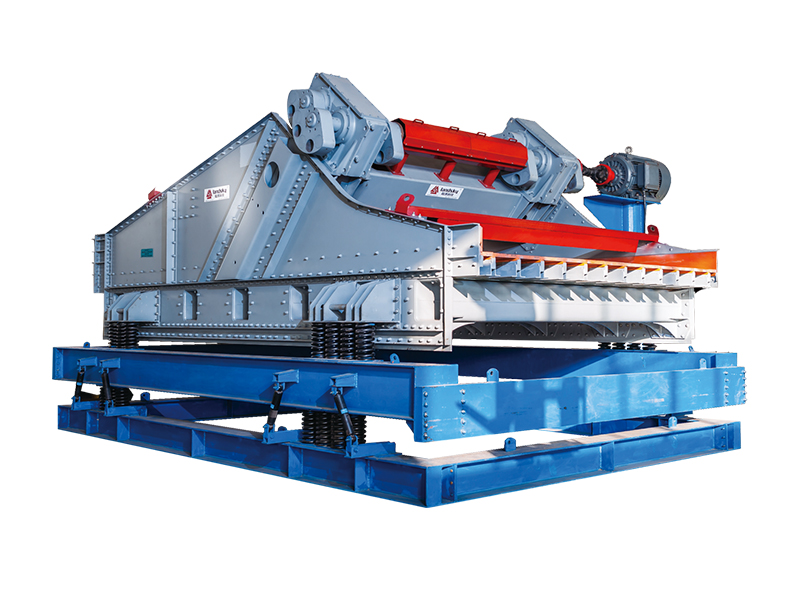

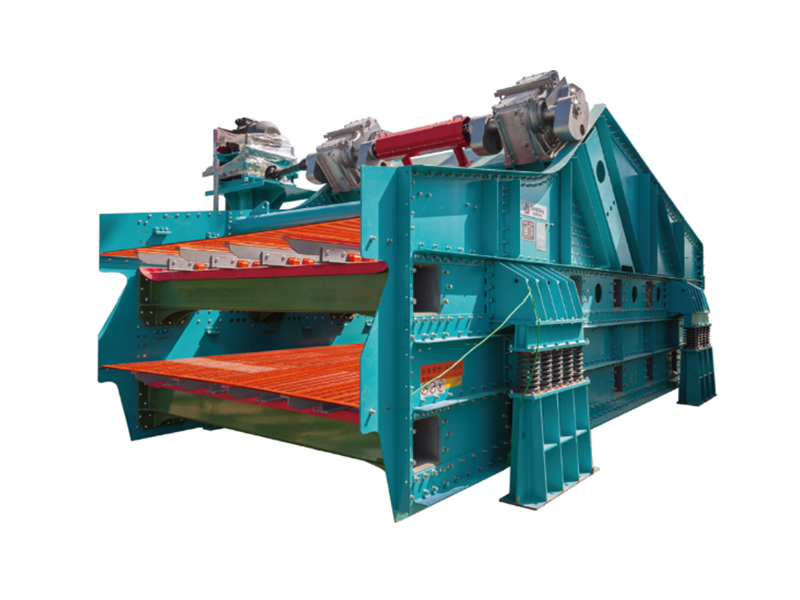

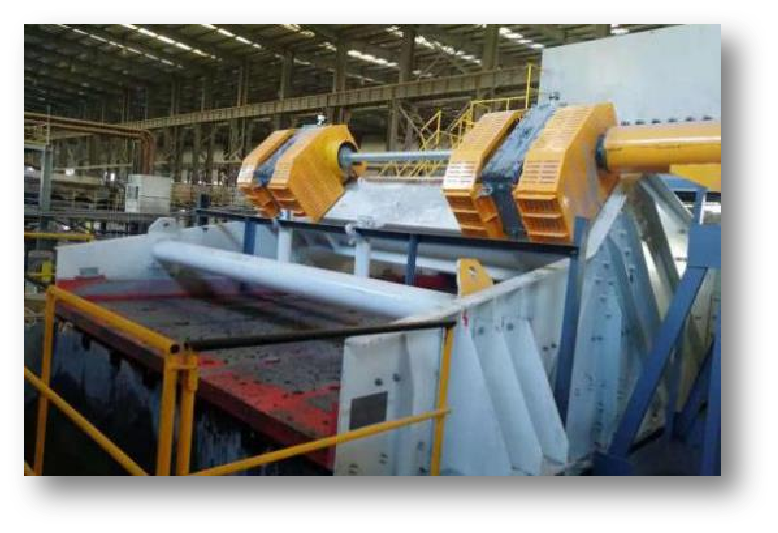

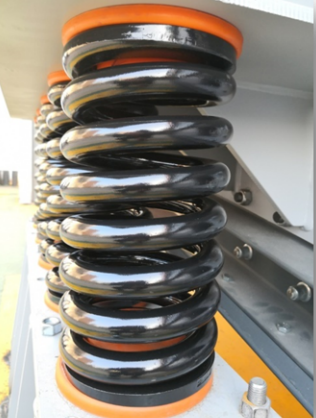

Dans l'écran de vibration linéaire, les excitateurs sont installés sur le faisceau d'exciter de la boîte d'écran. Alors que le matériau du minerai allant sur le pont d'écran, l'ensemble du système vibrant se compose de matériau et de boîte d'écran pris en charge par des ressorts à bobine. L'arbre est entraînée pour tourner par la force du conducteur du moteur, et la masse excentrique sur deux essieux tourne réversement à travers une paire de vitesses hélicoïdales transfortives au milieu. La force centrifuge se superpose parfois et décalage, ce qui fait du système de vibration en vibration linéaire alternative, avec une amplitude maximale jusqu'à 16 mm.

Fonctionnalité et avantage

Conçu jusqu'à 4,3 m de large et 9,7 m de longueur

En utilisant une plaque d'acier à haute résistance à faible alliage à faible alliage de haute qualité, avec une bonne ténacité, une forte résistance et une bonne résistance à la corrosion, une résistance à basse température et une résistance à la fatigue; La limite d'élasticité est de 355 MPA, 1,5 fois celle de la plaque d'acier ordinaire.

L'ensemble de la conception sans couture de soudage, la plaque latérale est terminée par un système laser et plasma, et la précision de positionnement répétée est jusqu'à ± 0,1 mm. Les autres plaques accessoires bloquent par laser et la précision de positionnement répétée est de ± 0,02 mm, avec une consistance élevée du produit et une interchangeabilité.

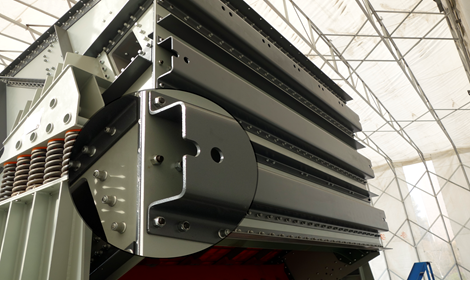

La plaque de poutre principale est faite d'une plaque d'acier haute résistance avec un alliage faible, une structure de boîte et une plaque d'acier renforcée, un poids léger, une rigidité complète et une forte résistance.

La couture de soudage est conforme à la norme de soudage AWS D1.1-2015, et grâce au test de détection de défaut UT, il est conforme à la norme de couture de soudage de grade I.

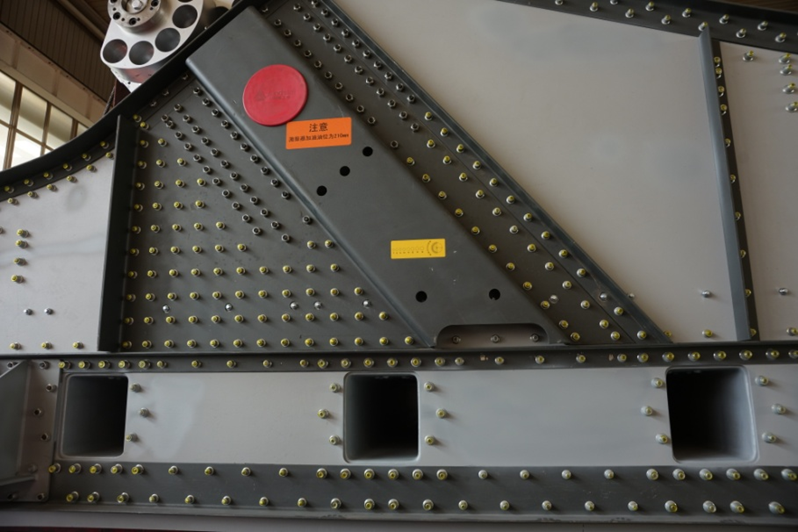

L'ensemble du cadre d'écran adopte un ensemble de tension hydraulique Huck Rivet importé, avec une grande rigidité, une forte résistance, une distribution de force équilibrée, un grand facteur de sécurité, un apparence nouvelle et une belle apparence.

Le faisceau principal de l'écran, le siège de support à ressort et la plaque latérale sont connectés par un écrou de verrouillage en acier, et chaque écrou est calibré par clé à couple pour assurer un couple de conception suffisant.

La surface entière de la machine à écran est pulvérisée avec une peinture d'amorce + finition à deux composants, l'épaisseur du film sèche est supérieure à 160UM et la position de contact de la pulpe et du minerai interne est protégée par la plaque en caoutchouc et la couche protectrice de polyuréthane.

Listing d'écran de vibration linéaire

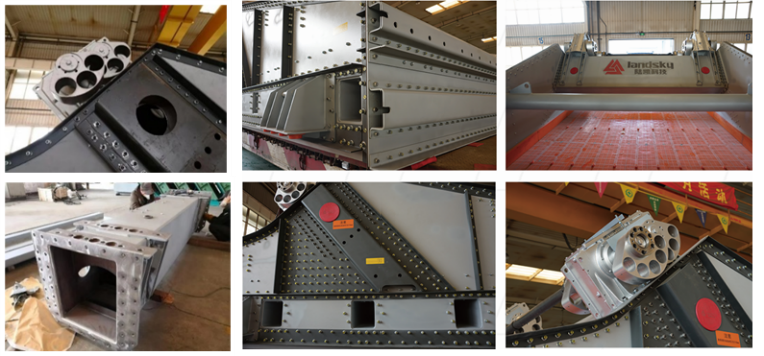

Détails

Cas client

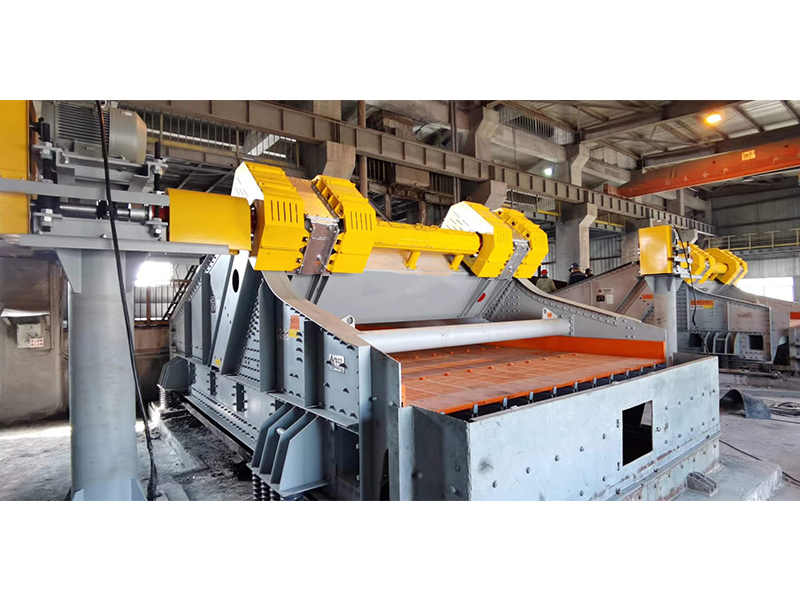

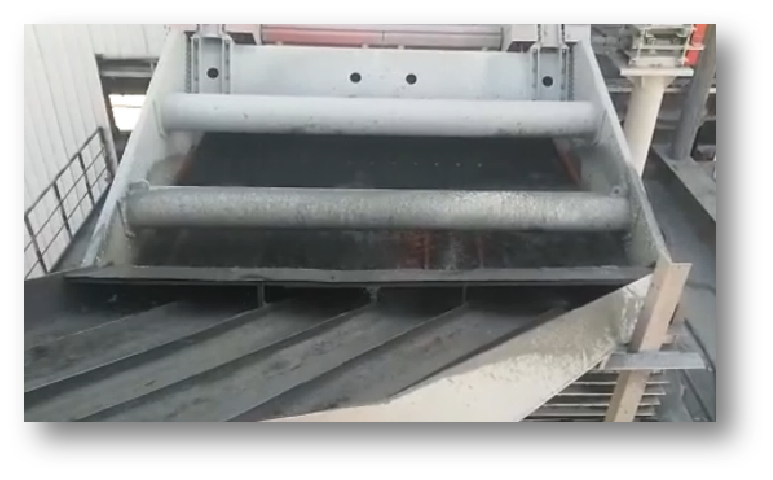

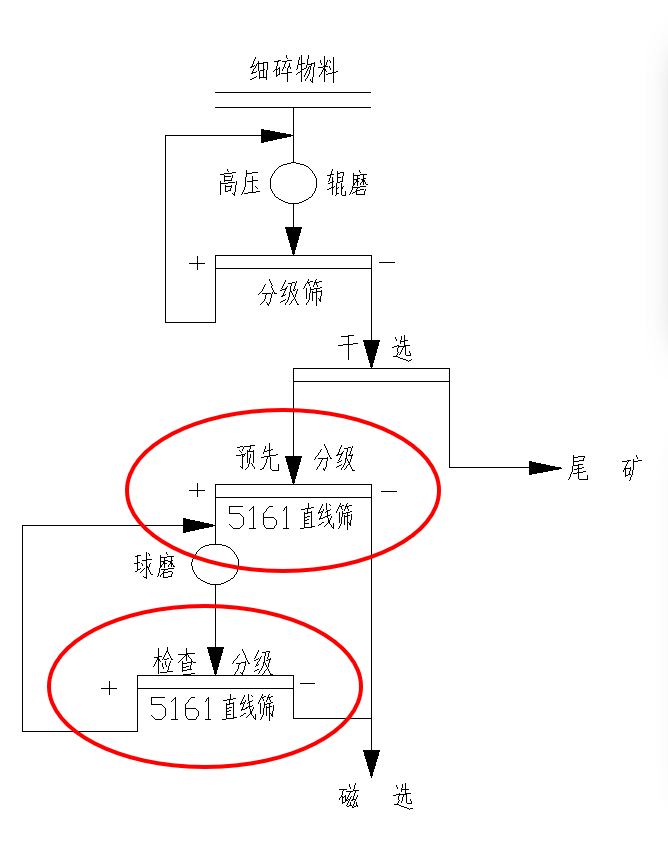

Jianlong Mining Co., Ltd. Type de minerai: magnétite de titane de vanadium Modèle: LKLB5161 Qté: 2 Capacité: 600-800T / H Processus: pré-dépistage avant le moulin Ouverture: 2 mm Capacité: 300-500T / H Processus: moulin à billes fermé en circuit Ouverture: 1,5 mm

Application

Dimensionnement primaire Dimensionnement secondaire Dimensionnement tertiaire Dépouillement Washing Arrosage

Service

L'écran vibrant linéaire KMD est une solution personnalisée

Les écrans vibrants linéaires KMD couvrent entièrement les spécifications internationales existantes et peuvent varier en fonction de votre mise en page et de votre capacité de manutention actuelles

Chaque site d'application a des exigences spécifiques - pour vous assurer que la machine à écran est exactement correcte pour votre application sur le terrain spécifique et réduit le risque d'exigences ou de défaillances de maintenance, chacun de nos écrans peut être spécialement personnalisé pour optimiser les processus existants ou faire correspondre les paramètres pour les nouveaux projets

Ne compromettez pas sur la taille d'origine, créez un écran unique pour votre site et votre équipe.
